Descrizione del sistema
Blocchi funzionali per terminali TwinSAFE Logic 13
KL6904
Nota
La copiatura delle informazioni di diagnostica nell'immagine di processo ciclica è
possibile solo limitatamente nel KL6904. Le caselle di controllo 'Map State' e 'Map
Diag' non sono presenti.

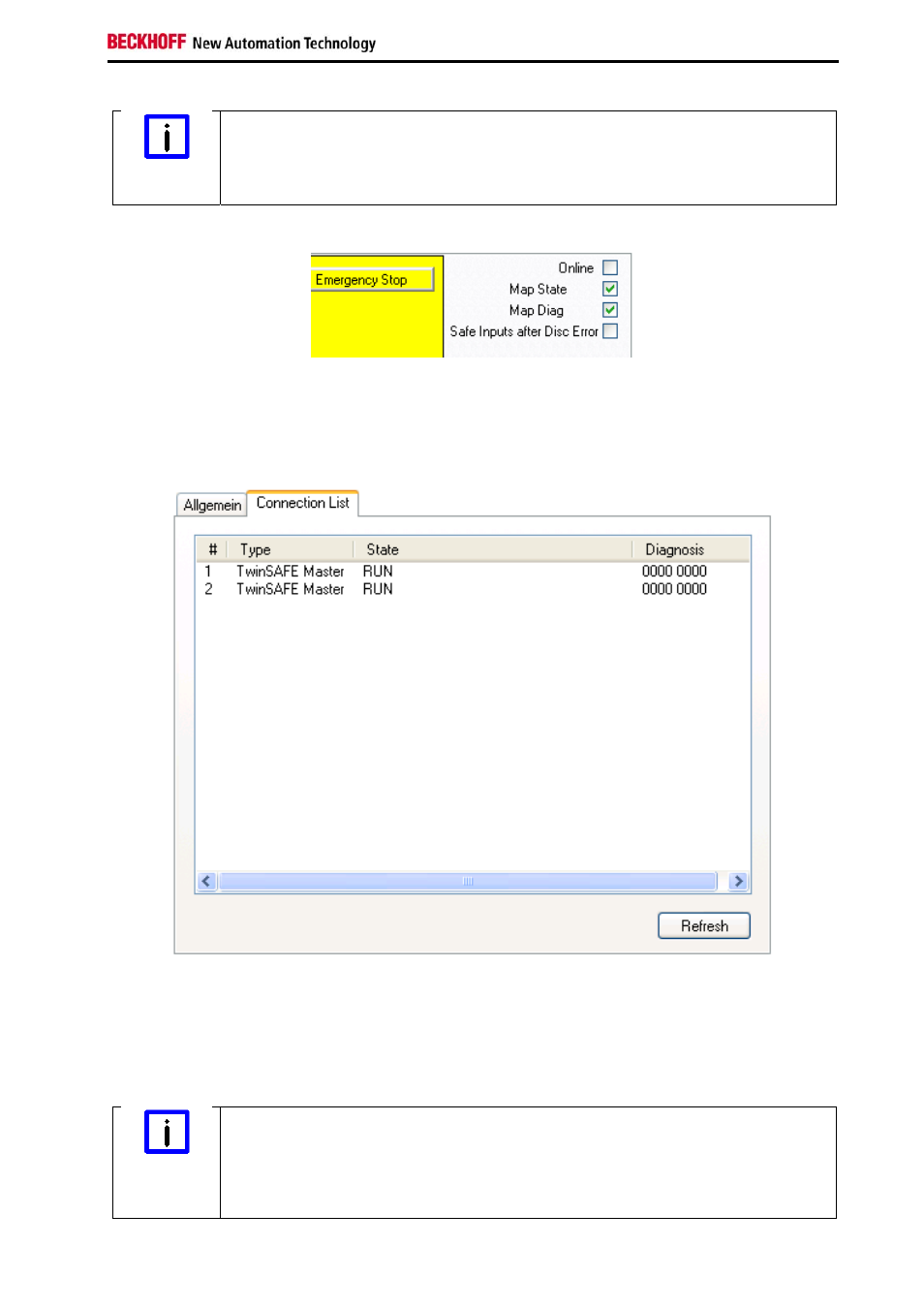

Figura 2-4: Emergency Stop
Lo stato delle TwinSAFE Connection è visualizzato nella pagina riepilogativa TwinSAFE Connection List
nella scheda "Connection List". Oltre allo stato vengono riportati anche i bit di diagnostica.
Figura 2-5: Connection List
Se sono impostate le caselle di controllo 'Map State' e 'Map Diag' delle singole TwinSAFE Connection, i
dati di stato e di diagnostica dei della Connection vengono copiati nell'immagine di processo ciclica e
possono essere direttamente collegati a variabili PLC. Inoltre anche gli ingressi e le uscite sicure possono
essere copiate nell'immagine di processo ciclica e utilizzate per scopi di diagnostica.
KL6904
Nota
La copiatura delle informazioni di diagnostica nell'immagine di processo ciclica è
possibile solo limitatamente nel KL6904. Le caselle di controllo 'Map State' e 'Map
Diag', 'Map Inputs’ e 'Map Outputs' non sono presenti. Inoltre anche il pulsante 'Com
Err Ack' non è presente.
