3.5 Il blocco funzionale MOD
3.5.1 Descrizione del funzionamento
Il blocco funzionale MON consente di realizzare, ad esempio, un circuito per porta di protezione con max.
quattro ingressi (MonIn(x)). Ciascuno dei quattro ingressi può essere realizzato come contatto normalmente
chiuso (Break contact - 0 richiede lo stato di sicurezza) o come contatto normalmente aperto (Make contact
- 1 richiede lo stato di sicurezza). Appena un ingresso richiede lo stato di sicurezza, la prima uscita
(MonOut) passa immediatamente in stato di sicurezza mentre la seconda uscita (MonDelOut) passa in stato
di sicurezza in ritardo in funzione di un tempo configurato "0". Grazia alla possibilità di collegamenti multipli
offerta dall'uscita del blocco funzionale è possibile realizzare anche più uscite a disattivazione immediata
(MonOut) o a disattivazione ritardata (MonDelOut) con un solo blocco funzionale MON.
Inoltre, sono presenti due ingressi Secure, con i quali la richiesta dello stato di sicurezza può essere esclusa
tramite gli ingressi MonIn. Anche gli ingressi Secure possono essere realizzati come contatto normalmente
chiuso (Break contact) o come contatto normalmente aperto (Make contact).
L'ingresso Restart del blocco funzionale può essere attivato. Per abbandonare lo stato di sicurezza delle
uscite, con il riavvio attivo all'ingresso Restart deve essere riconosciuta una sequenza di segnali 0->1->0. In
caso di riavvio non attivo, lo stato di sicurezza viene abbandonato non appena gli ingressi MonIn o Secure
non richiedono più lo stato di sicurezza.

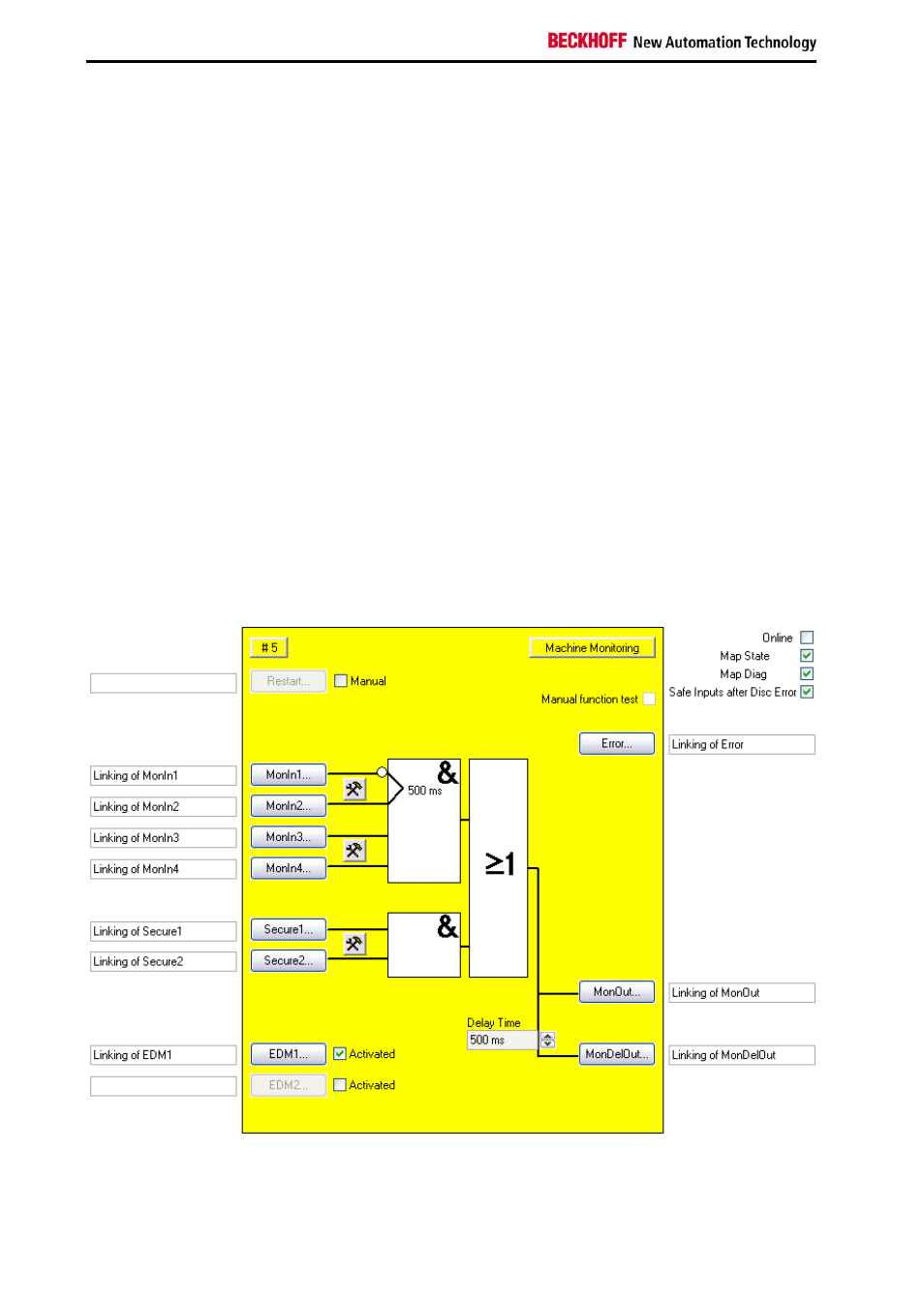

Figura 3-9: Blocco funzionale MON
Inoltre, per entrambe le uscite è possibile attivare un circuito di retroazione, con il quale l'uscita MonOut
