60 Blocchi funzionali per terminali TwinSAFE Logic
3.9 Il blocco funzionale EDM
3.9.1 Descrizione del funzionamento
Il blocco funzionale EDM (External Device Monitor) realizza un monitoraggio temporale del segnale Mon1
e Mon2. È possibile configurare un monitoraggio di accensione e uno di spegnimento. Nella condizione
di default sono inattivi entrambi i monitoraggi.
Nel monitoraggio dell'accensione viene verificato se dopo un cambio da 0 a 1 del segnale Mon1, il
segnale Mon2 viene impostato su 0 entro il tempo impostato (al massimo 10000 ms).
Nel monitoraggio dello spegnimento viene verificato se dopo un cambio da 1 a 0 del segnale Mon1, il
segnale Mon2 viene impostato su 1 entro il tempo impostato (al massimo 10000 ms).
Se il tempo di monitoraggio impostato viene superato, viene impostata l'uscita Error del blocco
funzionale. Questo errore può in seguito essere resettato tramite il segnale ErrAck del gruppo TwinSAFE.

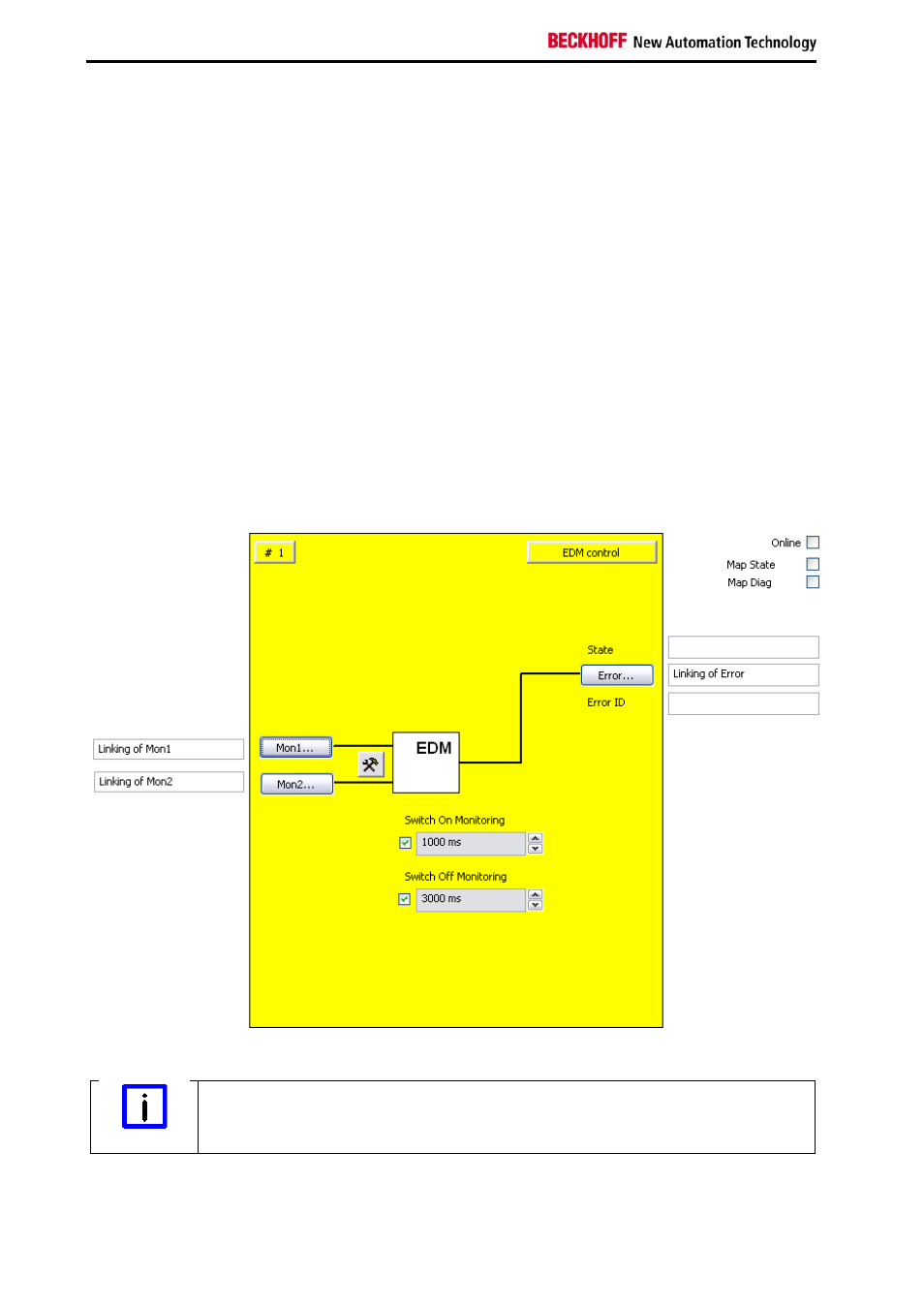

Figura 3-25: Blocco funzionale EDM
KL6904
Nota
Il blocco funzionale EDM non è disponibile nel KL6904.
