3.2.3 Configurazione del blocco funzionale OR nel TwinCAT System Manager

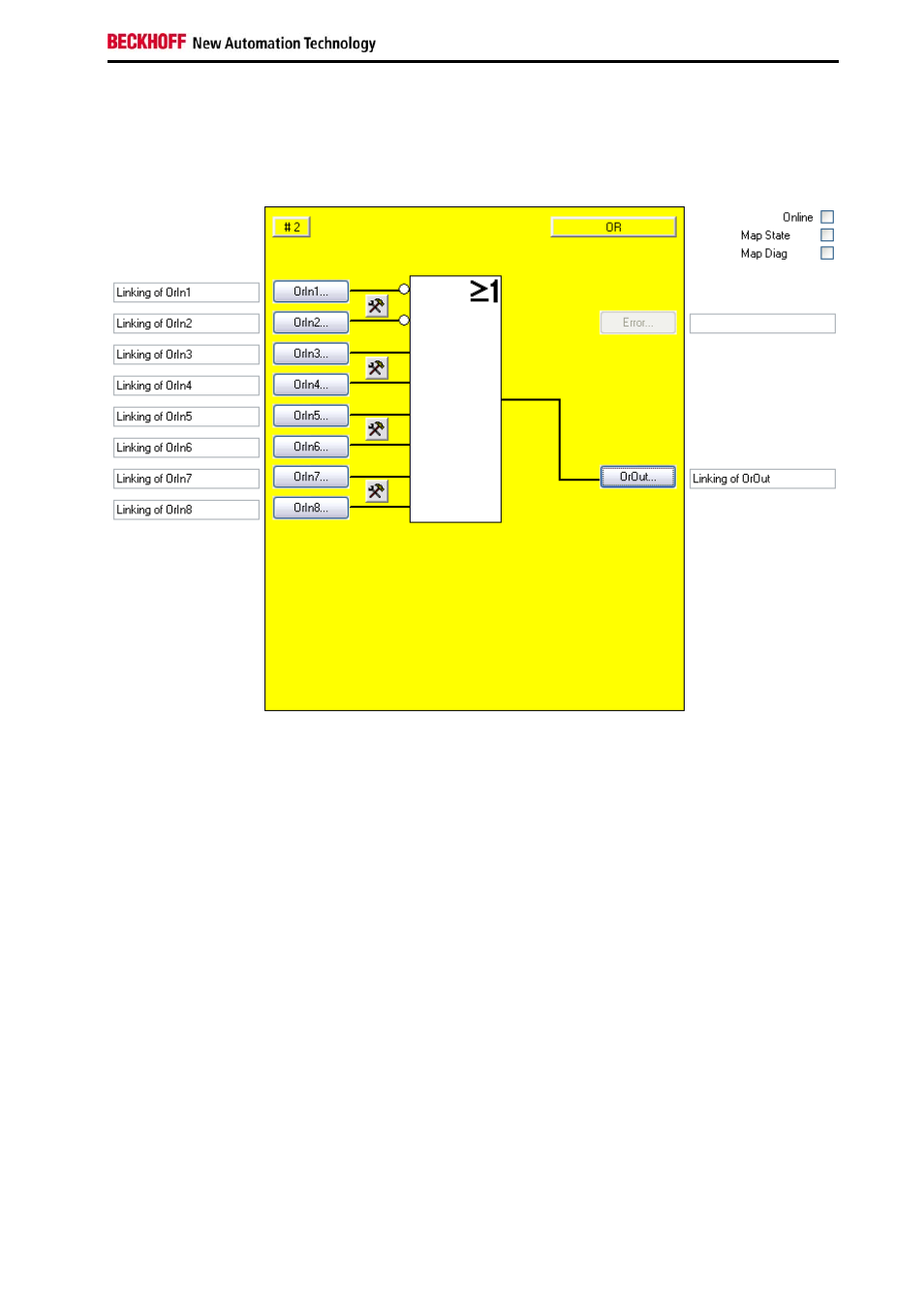

Figura 3-4: Configurazione del blocco funzionale OR
Il pulsante di impostazione a destra dei due ingressi OrIn consente di configurarne il comportamento e gli
ingressi sono sempre ad un canale. Non è possibile utilizzare un monitoraggio di discrepanza con
l'operatore OR.
I pulsanti 'OrIn(x)' possono essere selezionati solo se è stato attivato l'ingresso corrispondente.
Nell'impostazione di default sono disattivati tutti gli ingressi.
Con il pulsante 'OrIn(x)' si collegano le variabili di ingresso del blocco funzionale OR.
Con il pulsante 'OrOut' si collega la variabile di uscita del blocco funzionale OR.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
Il blocco funzionale OR non fornisce alcuna informazione sugli errori, pertanto il pulsante Error è
generalmente disattivato.
