48 Blocchi funzionali per terminali TwinSAFE Logic
3.7.3 Configurazione del blocco funzionale TWOHAND nel TwinCAT System
Manager

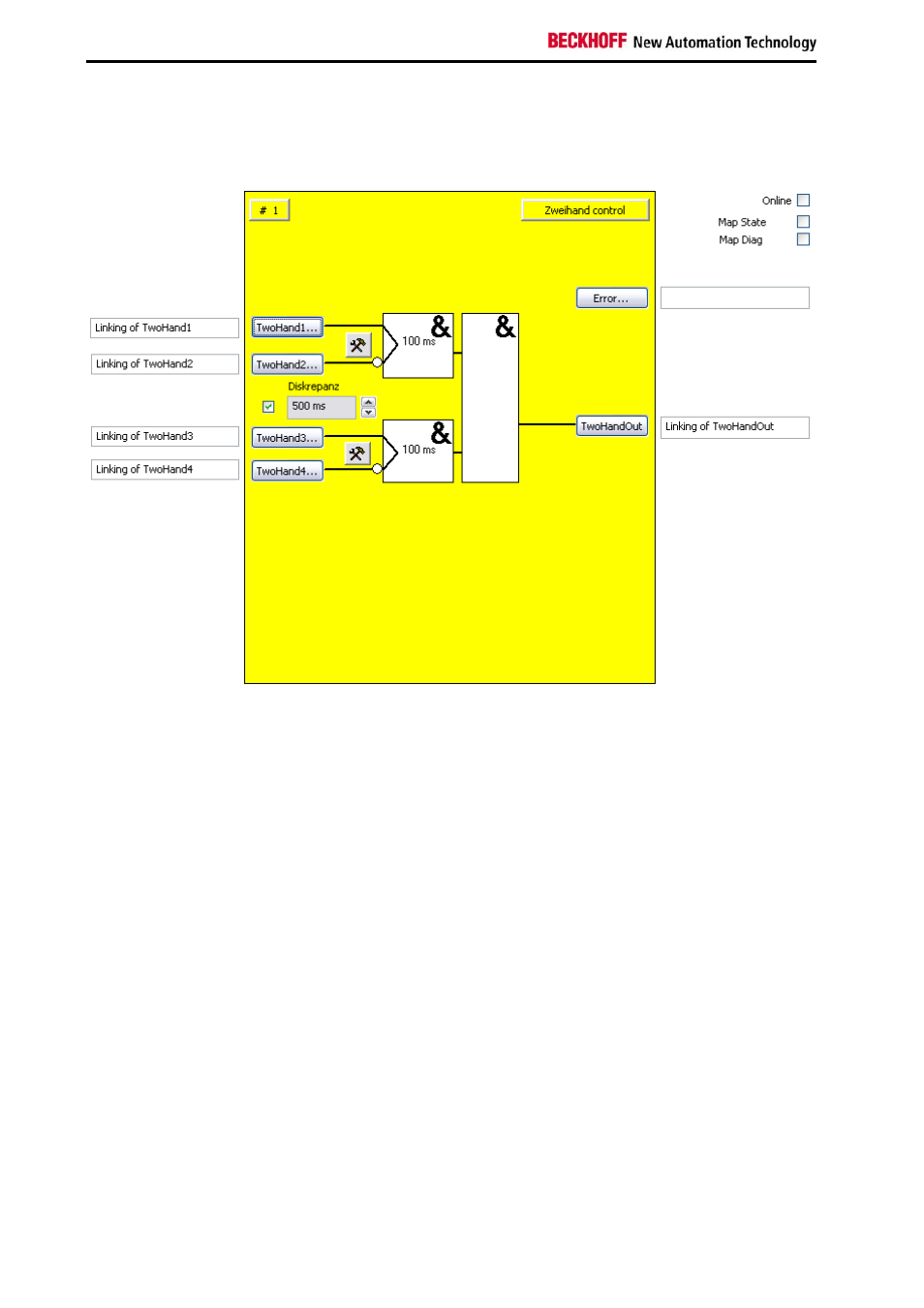

Figura 3-14: Configurazione del blocco funzionale ZWEIHAND
Tramite la casella di controllo "Discrepancy" viene attivato il monitoraggio della discrepanza dei due
gruppi di ingressi. Nella casella di selezione accanto alla casella di controllo è possibile impostare il
tempo di discrepanza desiderato.
Il pulsante di impostazione a destra dei due ingressi TwoHand(x) di una coppia di ingressi consente di
configurare il comportamento di questa coppia di ingressi. I pulsanti 'TwoHand(x)' possono essere
selezionati solo se l'ingresso corrispondente è stato attivato, mentre nell'impostazione predefinita tutti gli
ingressi sono disattivati.
Con il pulsante 'TwoHand(x)' si collegano le variabili di ingresso del blocco funzionale TWOHAND.
Con i pulsanti 'Error' e 'TwoHandOut’ si collegano le variabili di uscita del blocco funzionale TWOHAND.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
