3.6 Il blocco funzionale DECOUPLE
3.6.1 Descrizione del funzionamento
Il blocco funzionale DECOUPLE serve per disaccoppiare i segnali di una TwinSAFE Connection. Il blocco
funzionale dispone di 8 ingressi e 8 uscite, e gli ingressi vengono collegati uno ad uno con le uscite.
Appena uno degli ingressi del blocco funzionale viene utilizzato, si deve collegare anche l'uscita
corrispondente. Ciò vale anche nella direzione inversa.

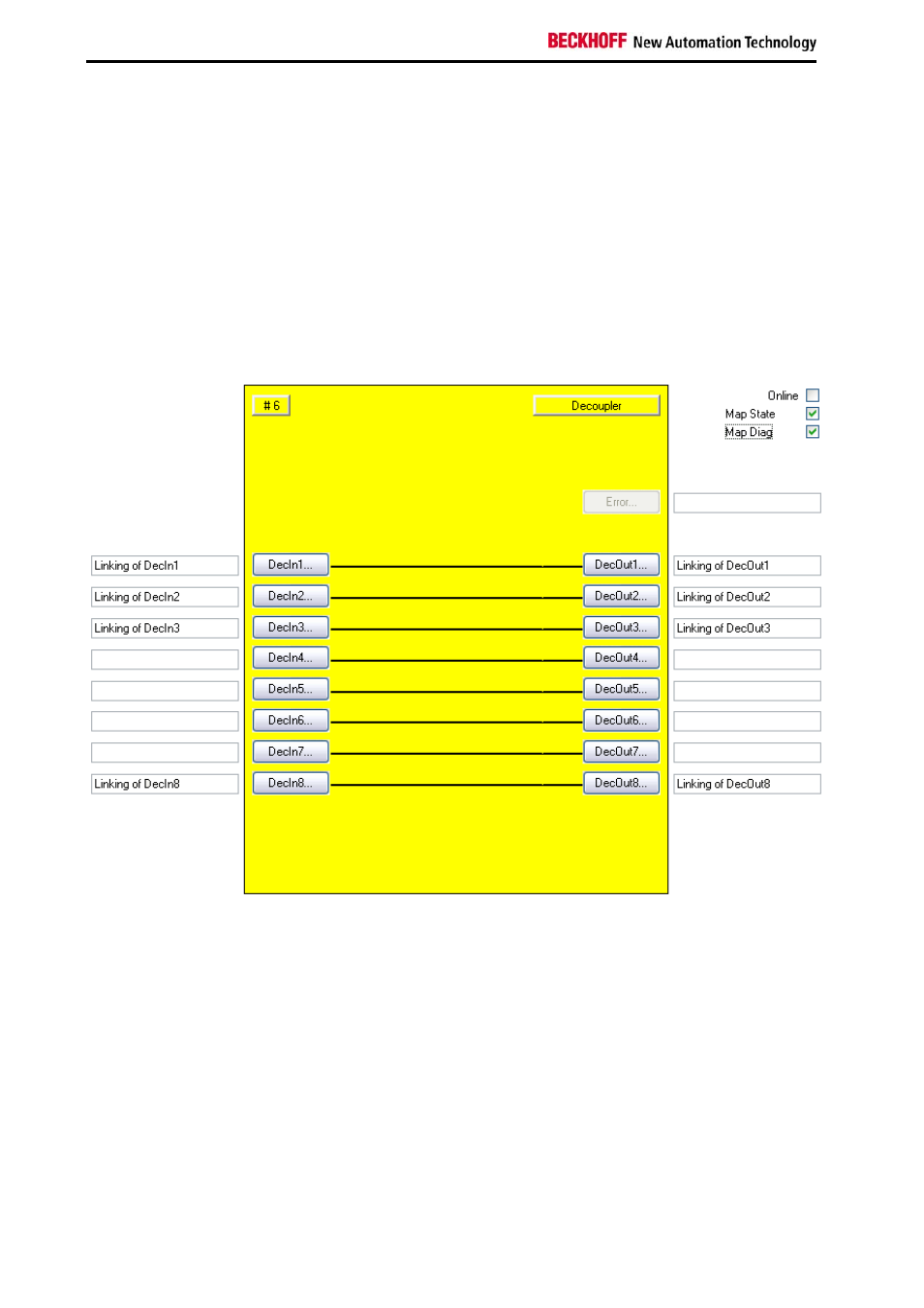

Figura 3-11: Blocco funzionale DECOUPLE
Poiché una TwinSAFE Connection è sempre assegnata ad un TwinSAFE Group, tramite il blocco
funzionale DECOUPLE è possibile suddividere i segnali di una TwinSAFE Connection su più TwinSAFE
Group e, in tal modo, disaccoppiarli. Per suddividere i segnali è possibile utilizzare il blocco funzionale
all'interno di un TwinSAFE Group esistente. Se si devono disaccoppiare anche i segnali, il blocco
funzionale deve essere utilizzato in un TwinSAFE Group separato, poiché, in caso di errore di
comunicazione della Connection, tutte le uscite utilizzate di un TwinSAFE Group vengono disattivate. A
questo punto, i segnali di ingresso di una TwinSAFE Connection possono essere collegati agli ingressi
del blocco funzionale DECOUPLE e le uscite possono essere suddivise su vari TwinSAFE Groups. Al
contrario, le uscite di una TwinSAFE Connection sono collegate alle uscite del blocco funzionale
DECOUPLE, mentre gli ingressi del blocco funzionale DECOUPLE possono, a loro volta, essere correlati
a vari TwinSAFE Groups.
