24 Blocchi funzionali per terminali TwinSAFE Logic
3.3 Il blocco funzionale OPMODE
3.3.1 Descrizione del funzionamento
Il blocco funzionale OPMODE consente di realizzare selettori della modalità operativa. Il blocco
funzionale dispone di 8 ingressi e 8 uscite, le quali vengono collegate una ad una, consentendo quindi di
selezionare fino a 8 modalità operative diverse. Solo quando è impostato un ingresso ("1"), il blocco
funzionale OPMODE imposta l'uscita corrispondente, mentre le altre uscite rimangono nello stato di
sicurezza ("0"). Se nessuno o più di un ingresso è impostato, tutte le uscite si portano nello stato di
sicurezza. Se l'ingresso Restart è attivo, lo stato di sicurezza delle uscite viene abbandonato solo
all'avvio e al cambio di modalità operativa, che si realizza con una sequenza di segnali 0->1->0
all'ingresso Restart. Inoltre è possibile indicare un tempo di discrepanza, con il quale il passaggio da una
modalità operativa alla successiva è controllato.

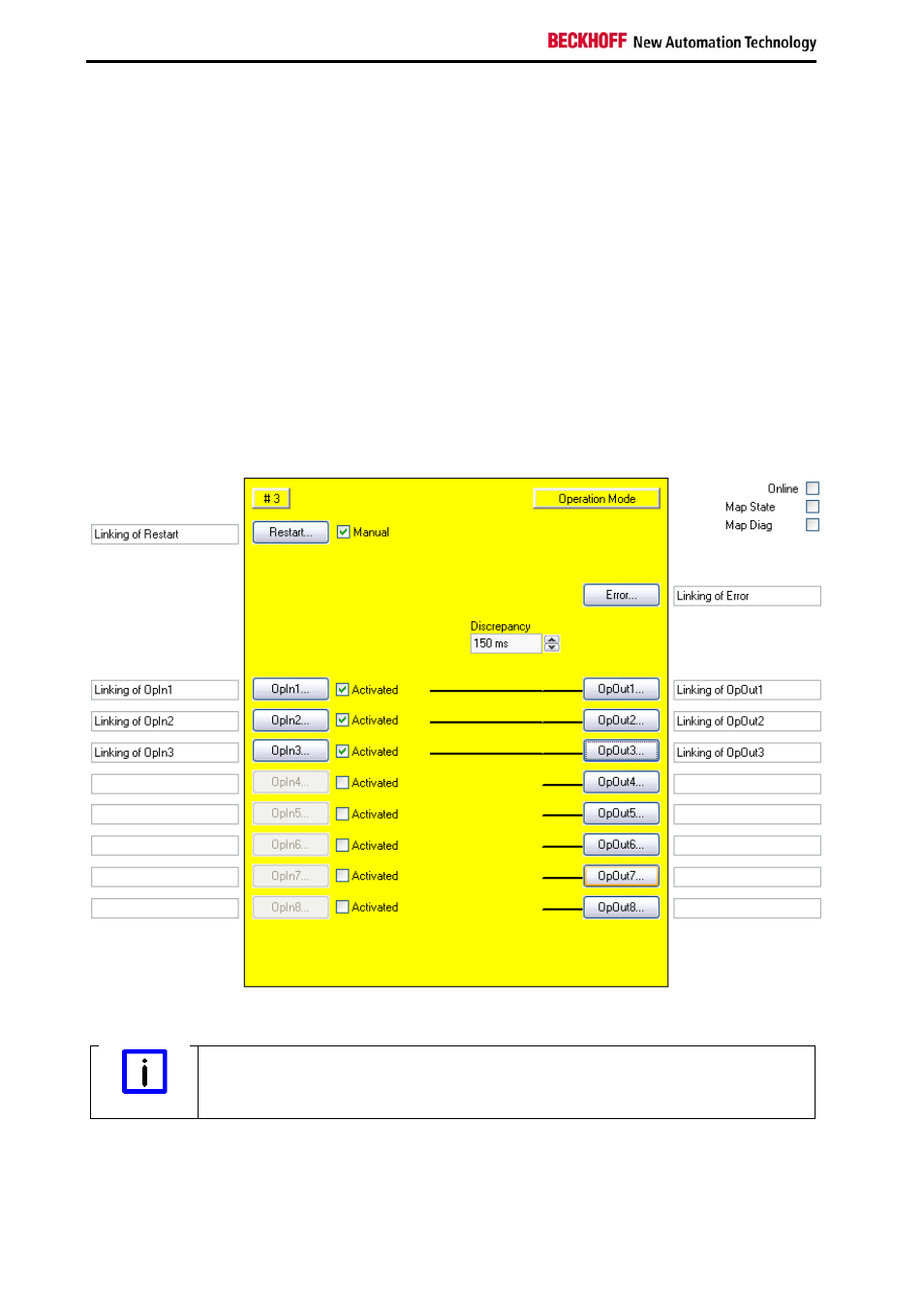

Figura 3-5: Blocco funzionale OPMODE
Numero di ingressi
Nota
Devono essere collegati almeno due ingressi del blocco funzionale OPMODE.
