3.8.3 Configurazione del blocco funzionale MUTING nel TwinCAT System
Manager

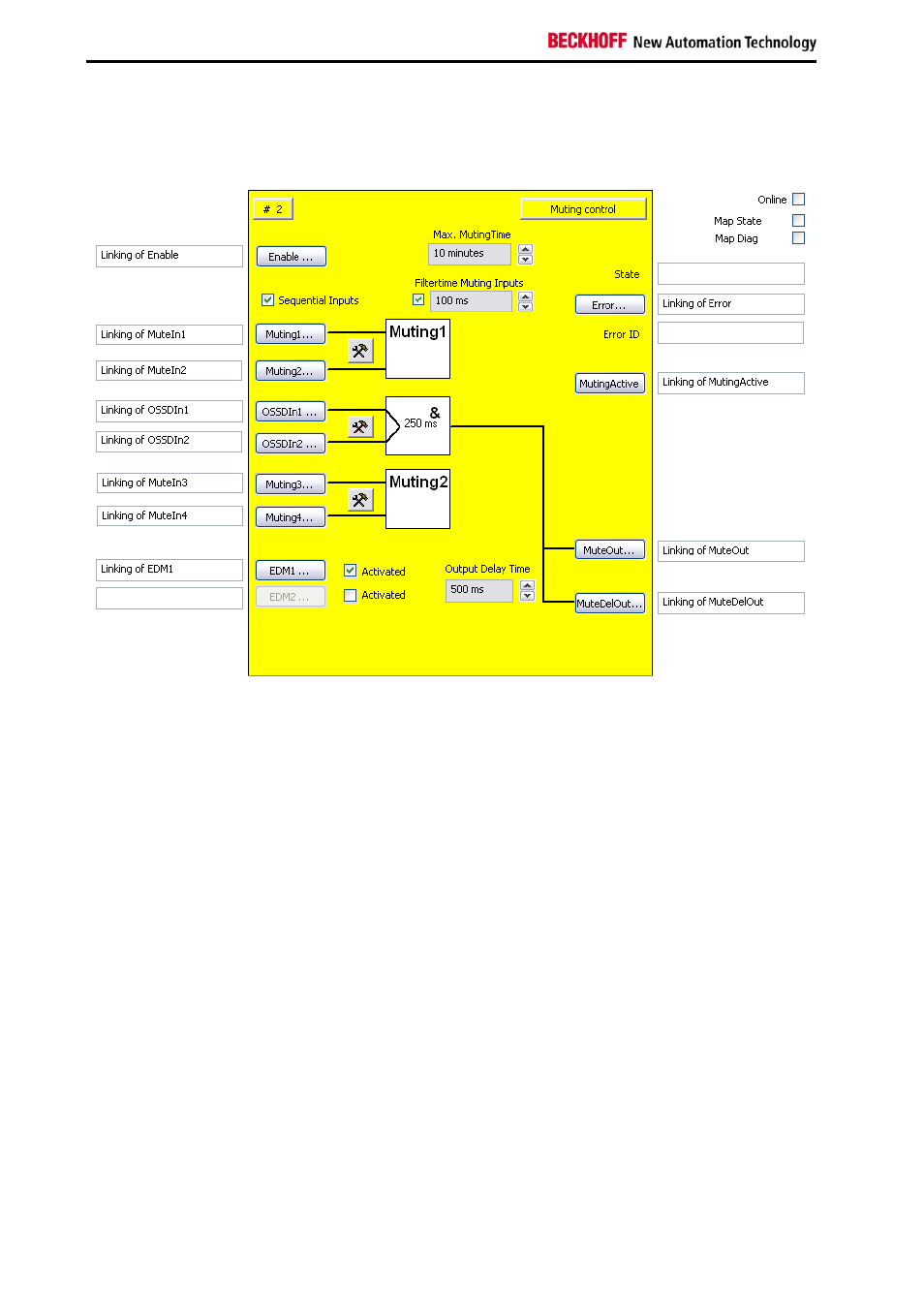

Figura 3-18: Configurazione del blocco funzionale MUTING
Tramite il pulsante 'Enable' è possibile collegare un ingresso attraverso il quale è possibile abilitare il
muting.
Con i pulsanti 'Muting(x)', i sensori muting vengono collegati al blocco funzionale. Con i pulsanti di
impostazione a destra dei due ingressi di muting viene configurato il loro comportamento. I pulsanti
'Muting (x)' possono essere selezionati solo se l'ingresso corrispondente è stato attivato, mentre
nell'impostazione predefinita tutti gli ingressi sono disattivati. Se la casella di controllo "Sequential Inputs"
non è impostata, è possibile impostare una valutazione a due canali con o senza monitoraggio del tempo
di discrepanza. Se è impostata la casella di controllo "Sequential Inputs", tramite il pulsante di
impostazione è configurabile solo una valutazione monocanale. Inoltre ogni ingresso può essere
configurato come contatto normalmente chiuso (NC) o contatto normalmente aperto (NO).
Tramite la casella di testo 'Max. Muting Time' viene impostata la durata di muting massima consentita. Se
questa viene superata, il blocco funzionale passa allo stato ERROR. La durata massima di muting è pari
a 10 minuti. Se viene impostato un valore di 0 minuti, la monitoraggio è disattivato.
Tramite la casella di controllo "Filtertime Muting Inputs" viene attivato un tempo filtro di max 500ms per gli
ingressi Muting(x).
Gli ingressi 'OSSDIn(x)' vengono collegati con i segnali del dispositivo di protezione. Con il pulsante di
impostazione a destra accanto gli ingressi OSSDIn viene configurato il suo comportamento. È possibile
impostare una valutazione mono o bicanale o anche una valutazione bicanale con monitoraggio del
tempo di discrepanza.
Tramite i pulsanti 'MuteOut' e 'MuteDelOut' vengono collegate le uscite che si inseriscono subito e in
modo ritardato. Con la casella di selezione 'Delay-Time' si può configurare il tempo di ritardo dell'uscita
