3.11.3 Configurazione del blocco funzionale SR nel TwinCAT System Manager

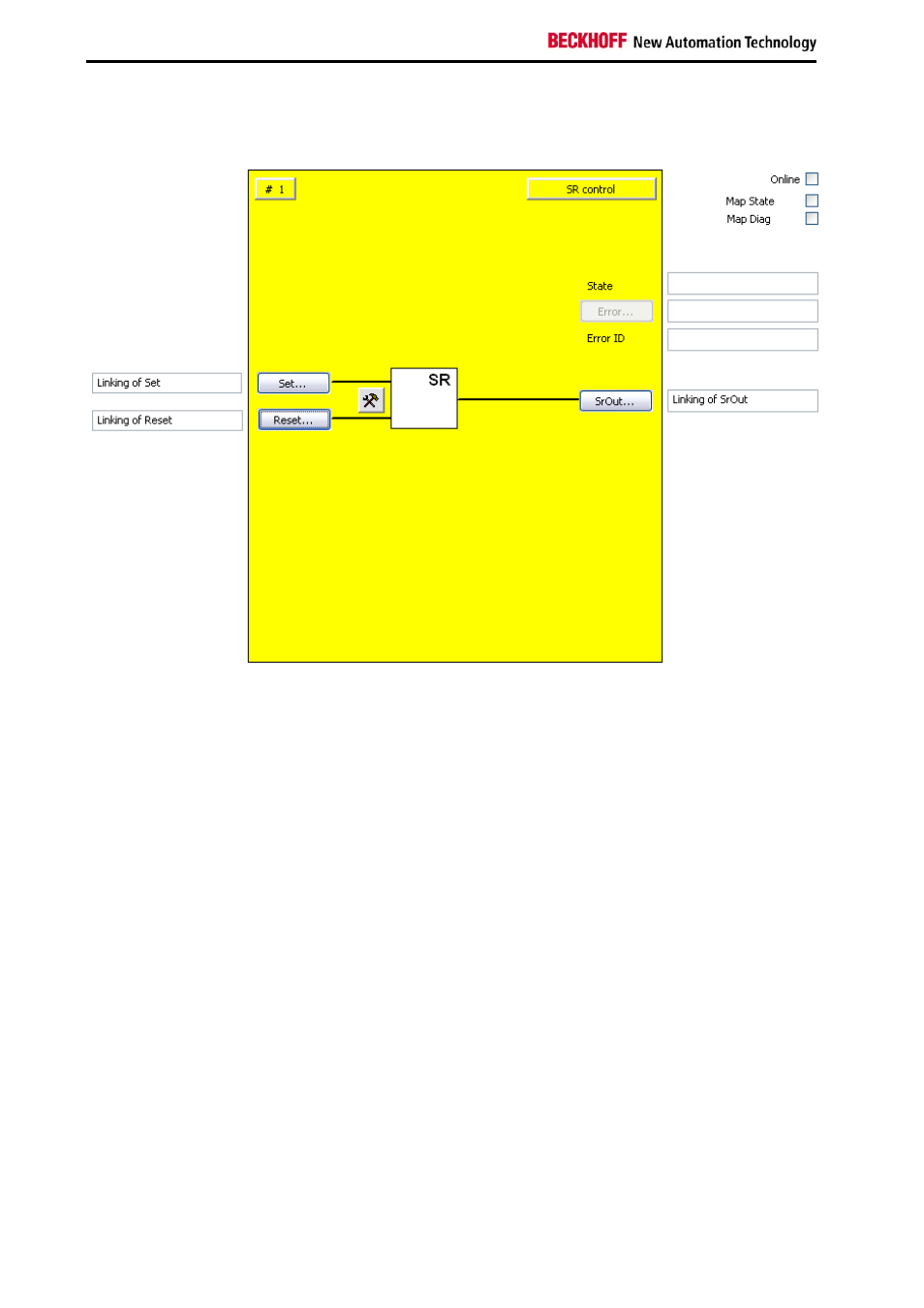

Figura 3-30: Configurazione del blocco funzionale SR
Tramite i pulsanti Set e Reset è possibile collegare i segnali corrispondenti per impostare e resettare
l'uscita SrOut.
Tramite il pulsante SrOut è possibile collegare il segnale di uscita desiderato.
Con il pulsante di impostazione a destra degli ingressi Set e Reset, i segnali di ingresso possono essere
attivati e configurati come contatto normalmente aperto (NO) o contatto normalmente chiuso (NC).
L'uscita Error è inattiva poiché il blocco funzionale SR non restituisce nessun errore.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
