Blocchi funzionali
Blocchi funzionali per terminali TwinSAFE Logic 39
3.5.3 Configurazione del blocco funzionale MON nel TwinCAT System Manager

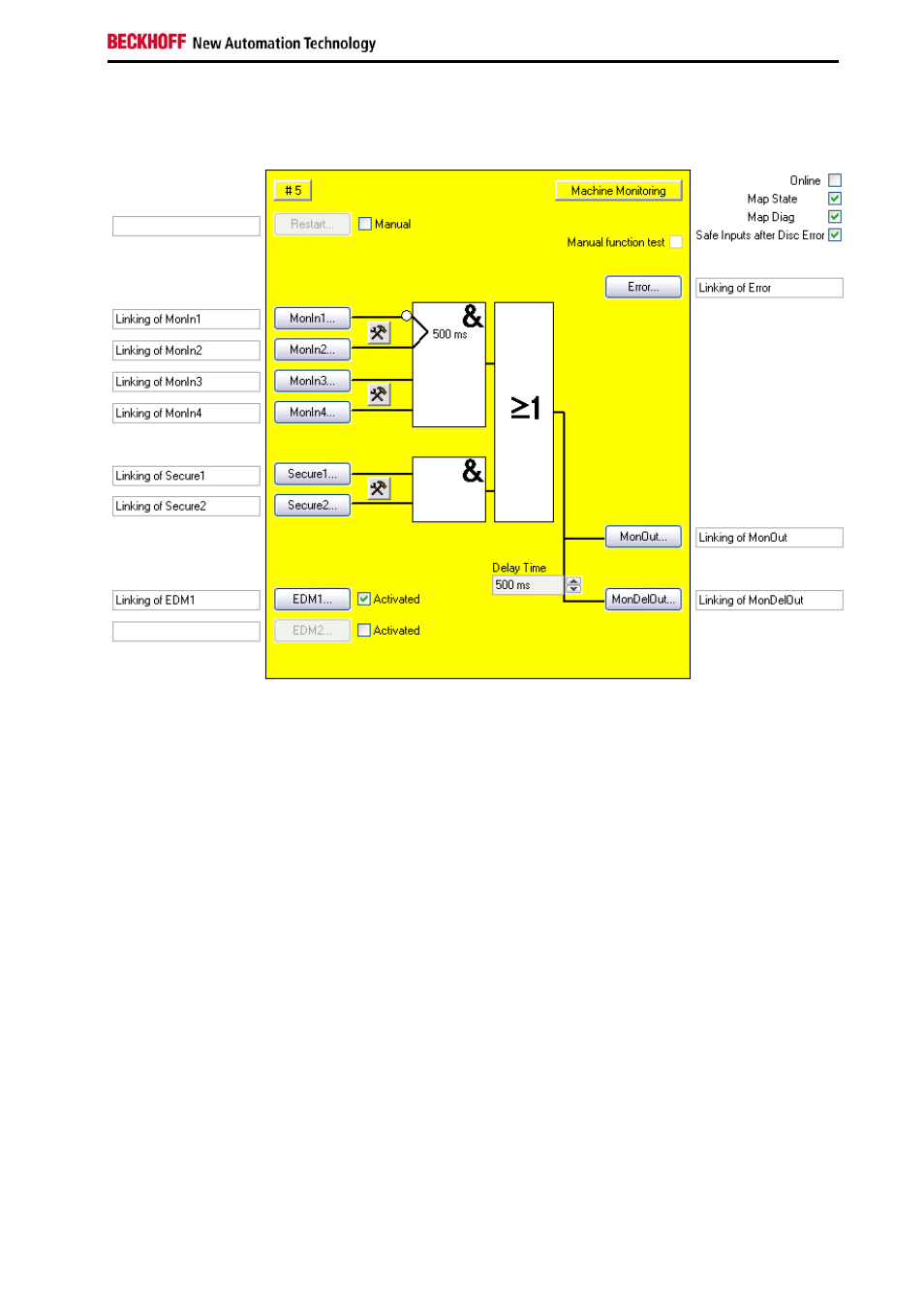

Figura 3-10: Configurazione del blocco funzionale MON
Con la casella di controllo "Manual" a destra del pulsante 'Restart' si attiva il riavvio manuale. Il pulsante
'Restart' può essere selezionato solo se il riavvio manuale è stato attivato.
Il pulsante di impostazione a destra dei due ingressi MonIn o Secure consente di configurare il
comportamento di questa coppia di ingressi. I pulsanti 'MonIn(x)' o 'Secure(x)' possono essere selezionati
solo se l'ingresso corrispondente è stato attivato, mentre di default tutti gli ingressi sono disattivati.
Con la casella di controllo 'Activated' a destra accanto ai pulsanti 'EDM(x)' si attiva il circuito di
retroazione corrispondente. Il pulsante 'EDM(x)' può essere selezionato solo se il circuito di retroazione
corrispondente è stato attivato.
Con i pulsanti 'Restart', 'MonIn(x)', 'Secure(x)' e 'EDM(x)' si collegano le variabili di ingresso del blocco
funzionale MON.
Con la casella di controllo 'Manual Function Test' si attiva il test di funzionamento manuale.
Con i pulsanti 'Error', 'MonOut' e 'MonDelOut' si collegano le variabili di uscita del blocco funzionale MON.
Con la casella di selezione 'Delay-Time' si può configurare il tempo di ritardo dell'uscita 'MonDelOut'.
Mediante la casella di controllo 'Safe Inputs after Disc Error' è possibile impostare quando è possibile
confermare un errore di discrepanza. Se la casella di controllo è impostata, entrambi gli ingressi del
gruppo di ingresso che ha causato l'errore di discrepanza devono fornire contemporaneamente uno zero
logico prima che l'errore possa essere ripristinato.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
