16 Blocchi funzionali per terminali TwinSAFE Logic
3 Blocchi funzionali
I blocchi funzionali presentano una funzionalità ben precisa che deve essere configurata attraverso alcuni
parametri. Gli ingressi o le uscite di un blocco funzionale possono rappresentare ingressi o uscite
dell'immagine di processo locale, ma è possibile collegare anche uscite di blocchi funzionali con ingressi
di altri blocchi funzionali.
3.1 Il blocco funzionale AND
3.1.1 Descrizione del funzionamento
Con il blocco funzionale AND, vari segnali di ingresso possono essere collegati ad un segnale di uscita tramite
l'operatore AND. Inoltre, per ogni ingresso è possibile decidere se il segnale di ingresso deve essere un contatto
normalmente chiuso (Break contact) o un contatto normalmente aperto (Make contact). Un contatto normalmente
aperto indica che il segnale di ingresso corrispondente viene negato prima che agisca sull'operatore AND.
L'ingresso AndIn1 è diverso dagli ingressi AndIn2-AndIn8 in quanto può essere collegato anche ad un ingresso
standard. In questo modo è possibile disattivare un'uscita di sicurezza tramite segnali standard. I segnali standard
non consentono di attivare le uscite ma solo di abilitarle, poiché con il blocco funzionale AND devono essere
collegati sempre due ingressi (e il secondo ingresso deve essere un ingresso di sicurezza che impedisce
l'attivazione).

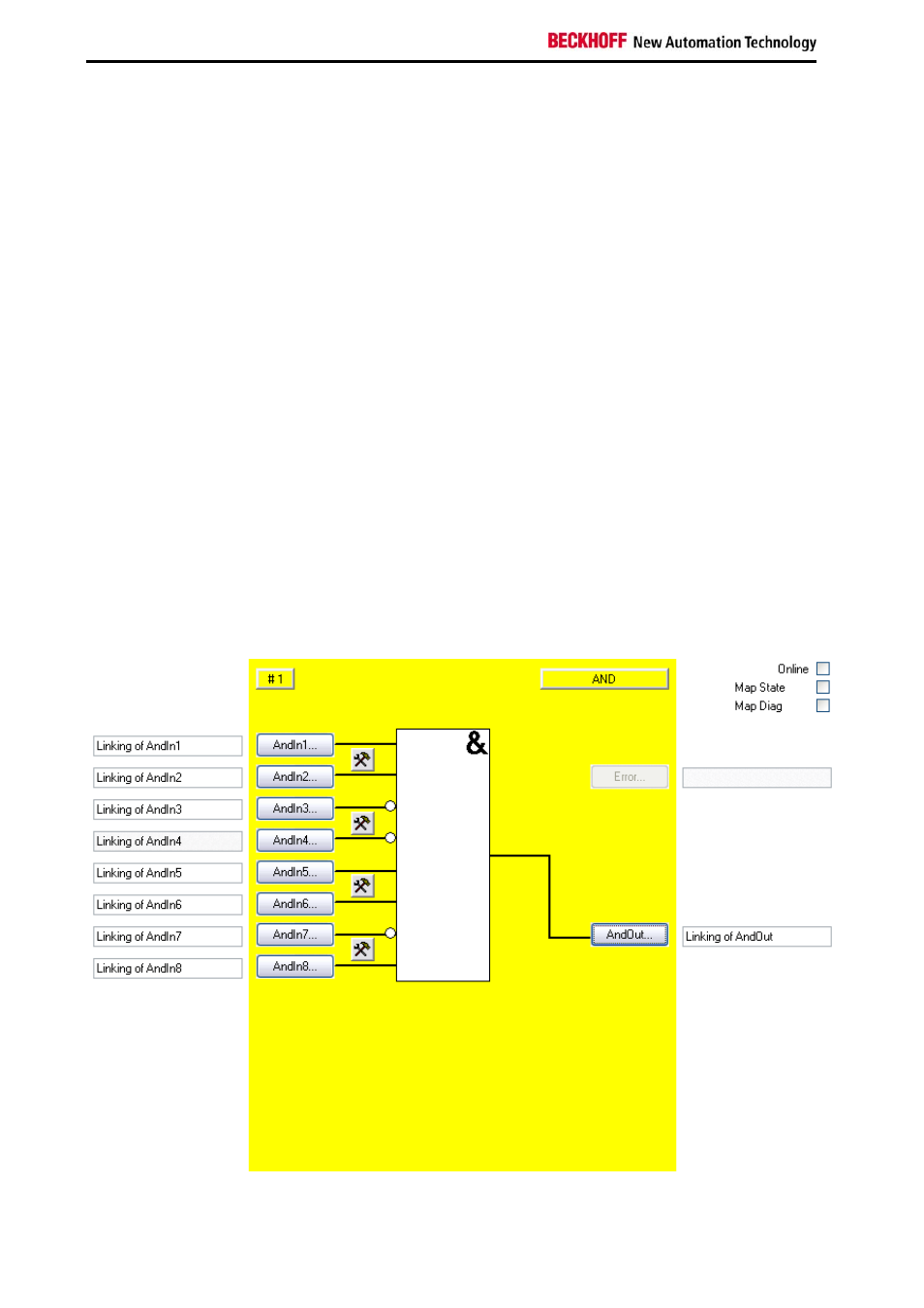

Figura 3-1: Blocco funzionale AND
