HEIDENHAIN CNC-PILOT 4290
9

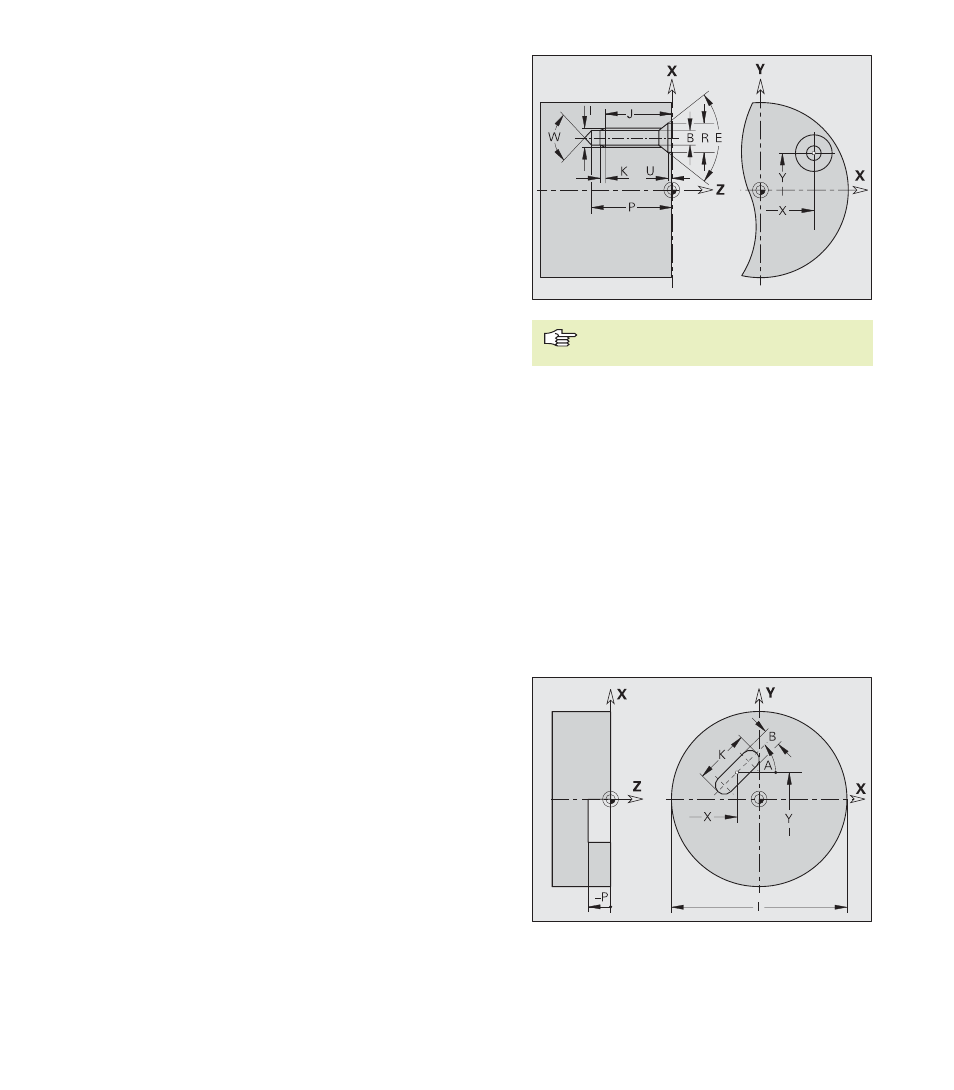

Foro G370-Geo
L'istruzione G370 definisce un foro con allargatura e filetto nel pia-
no XY.
Parametri
X,Y:
Centro foro (X come quota raggio)
B:
Diametro foro
P:
Profondità foro (profondità di foro e allargatura - senza punta
di foratura o centratura)
W:
Angolo al vertice – default: 180°
R:
Diametro di allargatura
U:
Profondità di allargatura
E:
Angolo di allargatura
I:
Diametro filetto
J:
Profondità filetto
K:
Imbocco filetto (lunghezza uscita)
F:
Passo filetto
V:
Filetto sinistrorso o destrorso – default: 0
■
V=0: filetto destrorso
■
V=1: filetto sinistrorso
A:
Angolo – inclinazione foro (riferimento: asse Z positivo)
■
Superficie frontale (intervallo: –90° < A < 90°) – default: 0°
■
Lato posteriore (intervallo: 90° < A < 270°) – default: 180°
O:
Diametro di centratura
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior
e)
Scanalatura lineare G371-Geo
L'istruzione G371 definisce una scanalatura lineare nel piano XY.
Parametri
X,Y:
Centro scanalatura (X come quota raggio)
K:
Lunghezza scanalatura
B:
Larghezza scanalatura
A:
Angolo asse longitudinale scanalatura (riferimento: asse X
positivo) – default: 0°
P:
Profondità/altezza e posizione del profilo di fresatura –
Nessuna immissione: ”P” da G308
■
P<0: tasca
■
P>0: isola
I:
Diametro superficie (per limitazione di taglio)
■
Nessuna immissione: ”X” da identificativo sezione
■
”I” sovrascrive ”X” da identificativo sezione
Lavorare con G71...G74 i fori definiti con
G370-Geo.
