HEIDENHAIN CNC-PILOT 4290 59

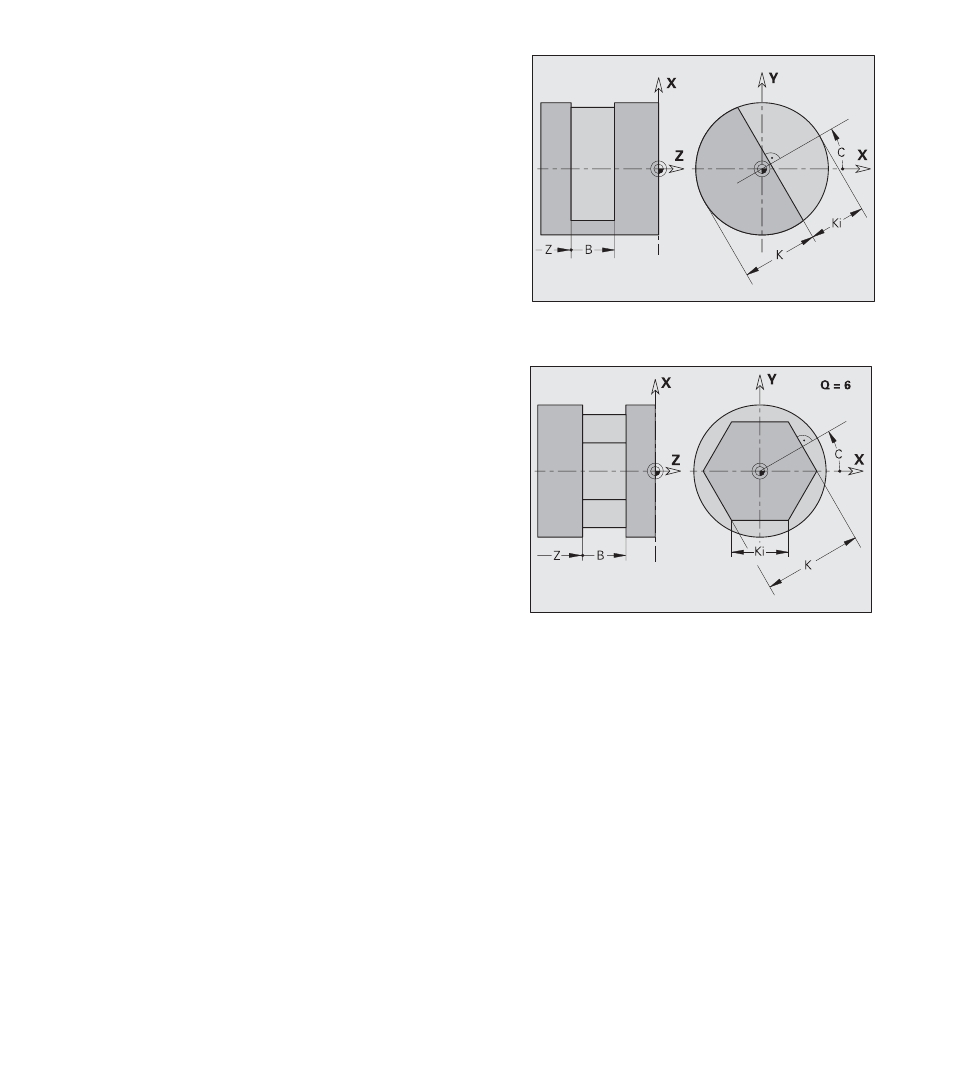

Superfici poligonali
Parametri
Q:
Numero superfici (Q ‡ 2)
K: Apertura SW (diametro cerchio interno)
Ki: Lunghezza lato
B: Larghezza (riferimento: lato di riferimento Z)
■ B<0: superficie in direzione Z negativa
■ B>0: superficie in direzione Z positiva
Superficie singola
Parametri
Ki:
Profondità (materiale da fresare)
K: Spessore residuo (materiale residuo)
B: Larghezza (riferimento: lato di riferimento Z)
■ B<0: superficie in direzione Z negativa
■ B>0: superficie in direzione Z positiva
4.1
.3
P
rofili
piano
YZ (vista dall'alto
)
