Asse Y 48

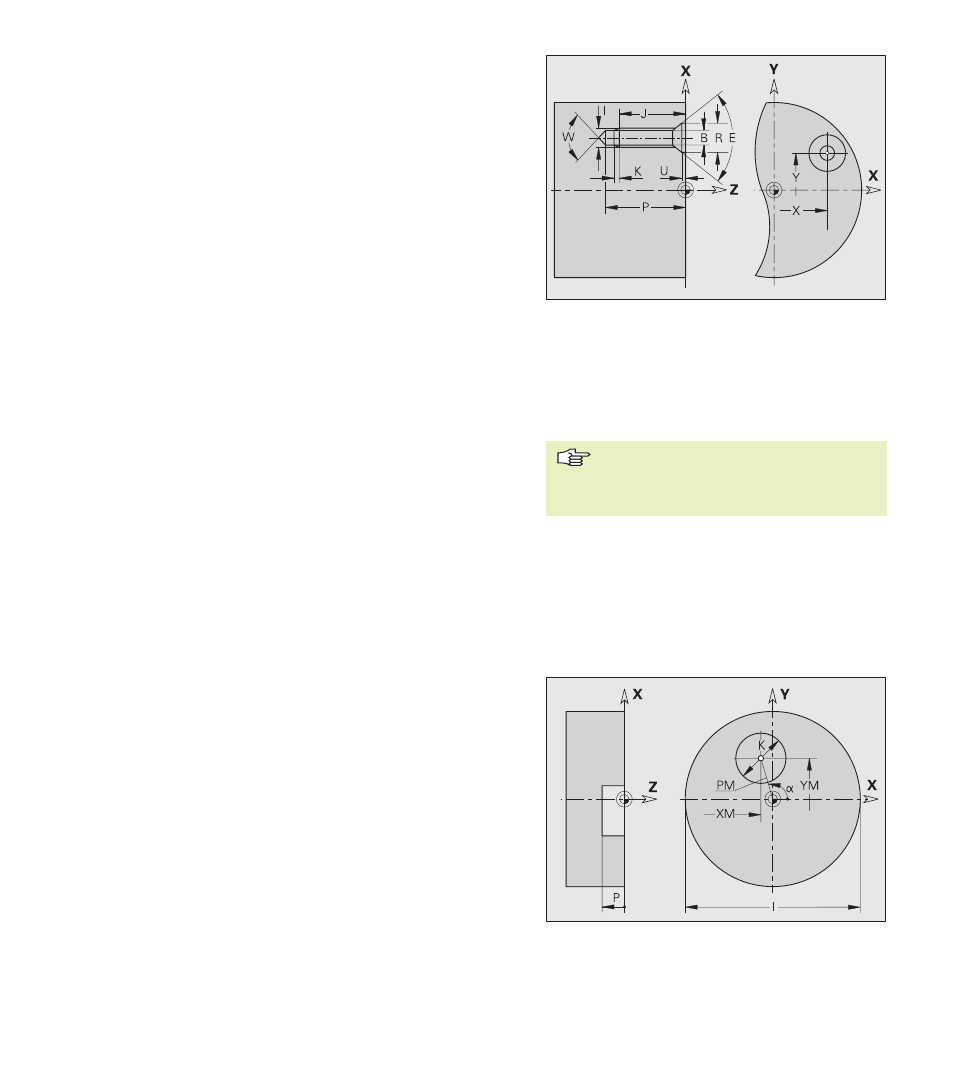

Foro singolo
Parametri ”Punto di riferimento”
XM(X), YM(Y): Centro foro in coordinate cartesiane (X come quota
raggio)
α, PM: Centro foro in coordinate polari (riferimento angolo α: asse
X positivo)
Il ”Foro” può contenere i seguenti elementi:
■ Centratura
■ Foratura con punta cava
■ Allargatura
■ Filettatura
Descrizione foro:
Parametro ”Centratura”
O:
Diametro di centratura
Parametri ”Foratura con punta cava”
B:
Diametro foro
P: Profondità foro (profondità di foro e allargatura - senza punta
di foratura o centratura)
W: Angolo al vertice
■ W=0°: significato speciale ”Riduzione avanzamento
(V=1)”
■ W>0°: angolo al vertice
Accoppiamento: H6...H13 o ”Senza accoppiamento”
Parametri ”Allargatura”
R:
Diametro di allargatura
U: Profondità di allargatura
E: Angolo di allargatura
4.1
.2
P
rofili piano XY (superficie frontale e lato post
e
rior
e)
Cerchio (cerchio completo)
Parametri
XM(X), YM(Y): Centro in coordinate cartesiane (XM come quota
raggio)
α, PM: Centro in coordinate polari (riferimento angolo α: asse X
positivo)
K: Diametro cerchio o raggio
P: Profondità matrice
Parametri ”Filettatura”
I:
Diametro nominale
J: Profondità filetto
K: Imbocco filetto (lunghezza uscita)
F: Passo filetto
Tipo principio: filetto destrorso/sinistrorso
Se si imposta l'”Angolo al vertice W=0°”,
l'AAG genera una ”Riduzione
avanzamento (V=1)” per il ciclo di
foratura.
