HEIDENHAIN CNC-PILOT 4290 25
2.3.3 Movimenti lineari e circolari semplici
Movimento lineare G1 – Fresatura
L'utensile si sposta con avanzamento lineare al ”Punto finale”.
”Smusso/Arrotondamento B” definisce il passaggio al successivo
elemento del profilo. Programmare il punto finale teorico
dell'elemento del profilo se si indica uno smusso/arrotondamento.
”Selezione punto di intersezione Q” definisce il punto finale se il
percorso interseca un arco e il punto finale non è definito.
L'avanzamento speciale è valido per smusso/arrotondamento.

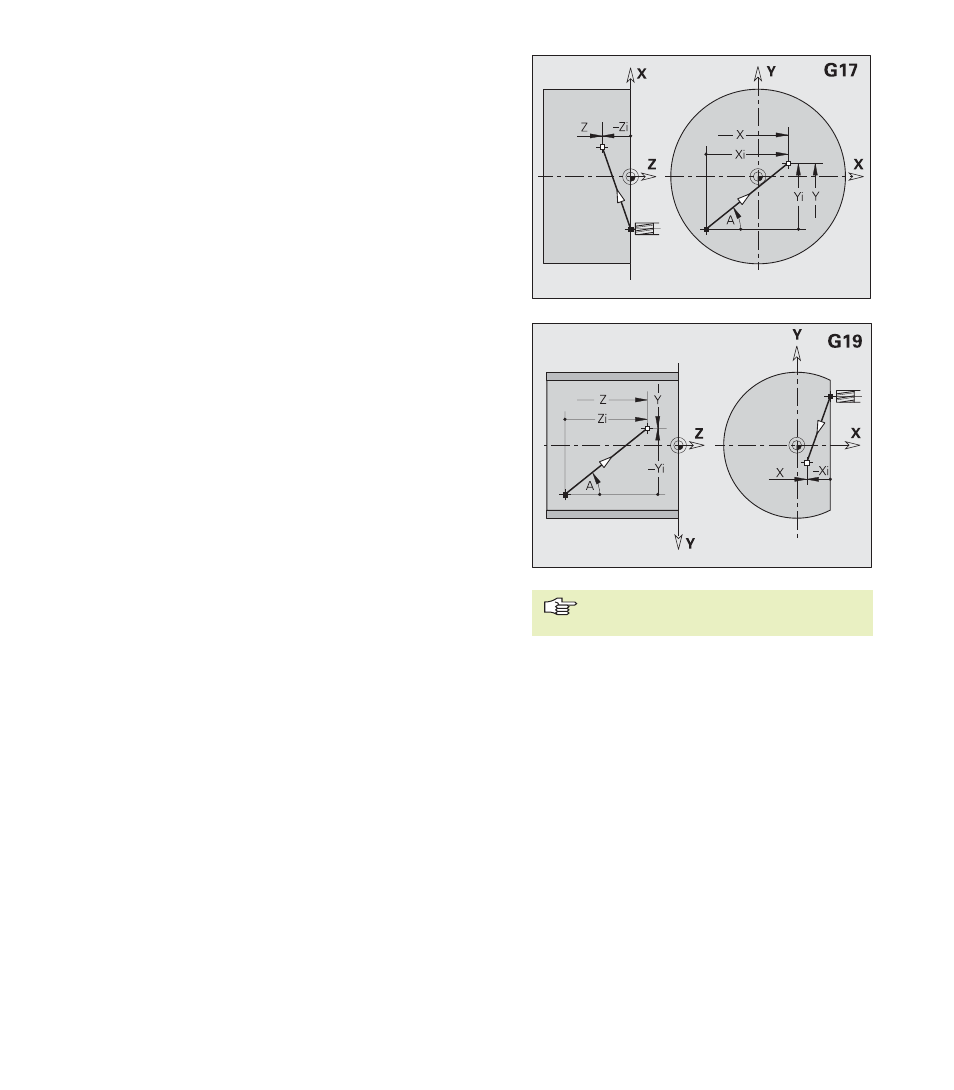

L'istruzione G1 viene eseguita in funzione del piano di lavorazione:
G17 ■ Interpolazione nel piano XY
■ Avanzamento in direzione Z
■ Angolo A – Riferimento: asse X positivo
G18 ■ Interpolazione nel piano XZ
■ Avanzamento in direzione Y
■ Angolo A – Riferimento: asse Z negativo
G19 ■ Interpolazione nel piano YZ
■ Avanzamento in direzione X
■ Angolo A – Riferimento: asse Z positivo
Parametri
X, Y, Z: Punto finale (X come quota diametro)
A: Angolo (riferimento: in funzione del piano di lavorazione)
Q: Selezione punto di intersezione – default: Q=0
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
E: Fattore di avanzamento speciale (0 < E † 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
2.3.4 Mo
vimenti lineari e cir
colar
i semplici
Programmazione X, Y, Z: assoluta,
incrementale, modale o ”?”
