HEIDENHAIN CNC-PILOT 4290
49

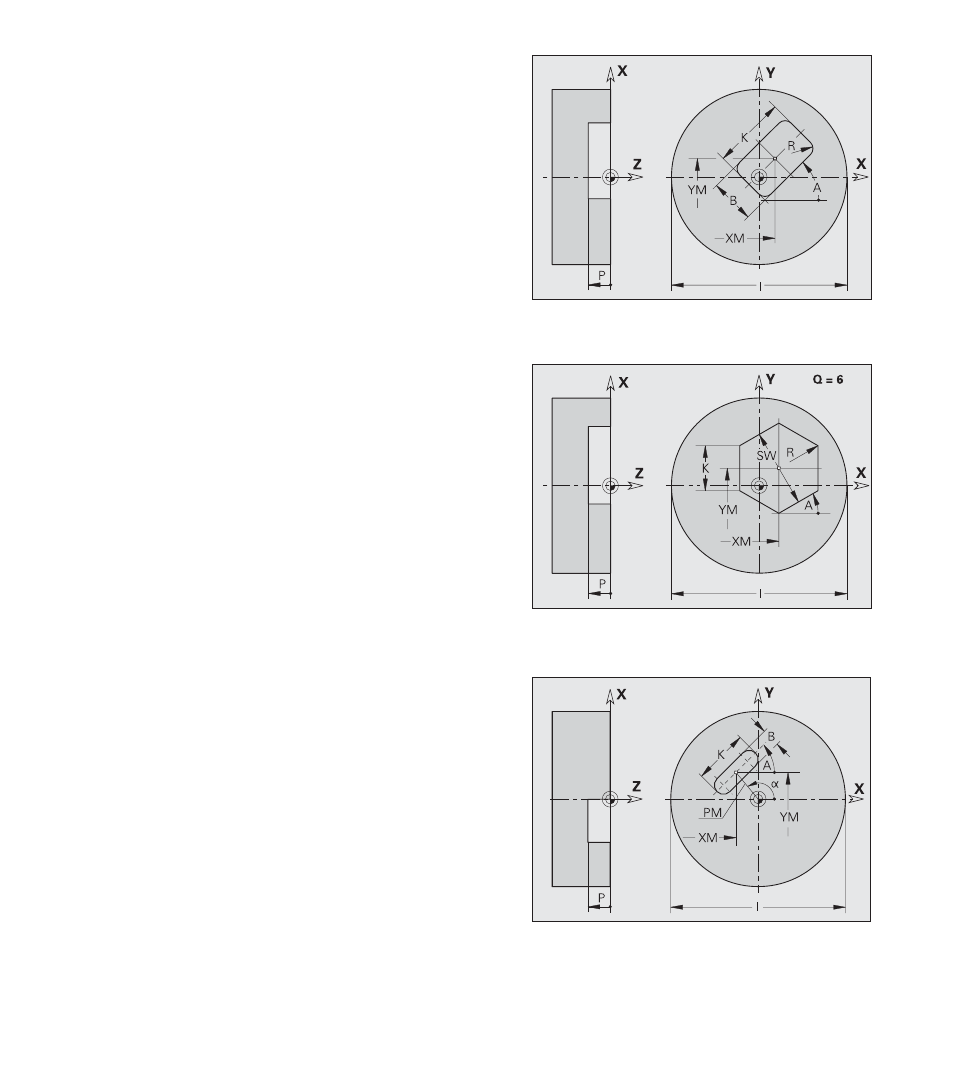

Scanalatura lineare
Parametri
XM(X), YM(Y): Centro in coordinate cartesiane (XM come quota
raggio)
PM,
α: Centro in coordinate polari (riferimento angolo α: asse X
positivo)
A:
Angolo asse longitudinale scanalatura (riferimento: asse X)
K:
Lunghezza scanalatura
B:
Larghezza scanalatura
P:
Profondità matrice
4.1
.2
P
rofili piano XY (superficie frontale e lato post
e
rior
e)
Rettangolo
Parametri
XM(X), YM(Y): Centro in coordinate cartesiane (XM come quota
raggio)
PM,
α: Centro in coordinate polari (riferimento angolo α: asse X
positivo)
A:
Angolo di posizione – Angolo asse longitudinale rettangolo
(riferimento: asse X)
K:
Lunghezza rettangolo
B:
Larghezza (altezza) rettangolo
Smusso/Arrotondamento
■
Larghezza smusso
■
Raggio raccordo
P:
Profondità matrice
Poligono
Parametri
XM(X), YM(Y): Centro in coordinate cartesiane (XM come quota
raggio)
PM,
α: Centro in coordinate polari (riferimento angolo α: asse X
positivo)
A:
Angolo di posizione - Angolo rispetto ad un lato del poligono
(riferimento: asse X)
Q:
Numero lati
K:
Lunghezza lato o SW (apertura/raggio interno)
Smusso/Arrotondamento
■
Larghezza smusso
■
Raggio raccordo
P:
Profondità matrice
