Asse Y 20
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)

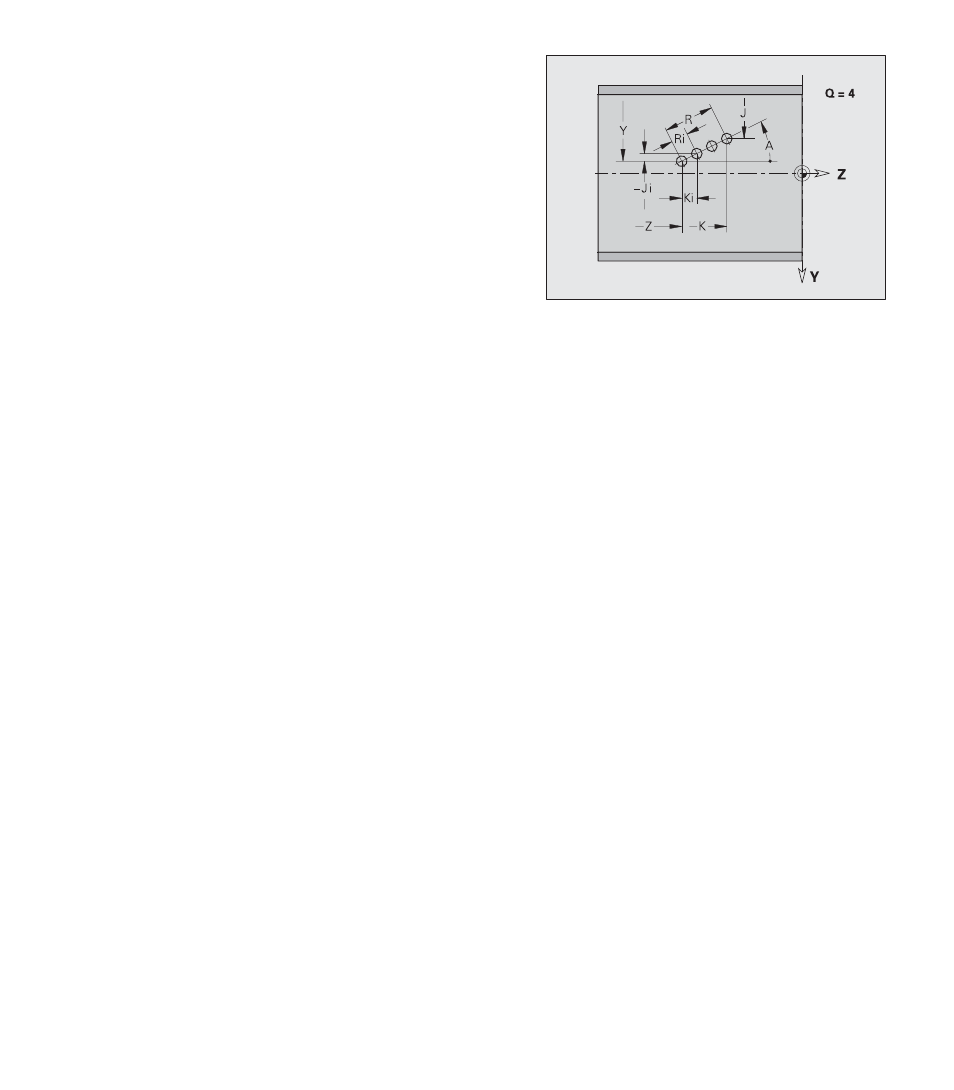

Sagoma lineare piano YZ G481-Geo
L'istruzione G481 definisce una sagoma lineare nel piano YZ.
L'istruzione G481 agisce sulla matrice definita nel blocco
successivo (G380..385, G387).
Note per la programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
Y, Z: Punto iniziale sagoma
J, K: Punto finale sagoma (J=direzione Y, K=direzione Z)
Ji, Ki: Distanza tra due matrici (J=direzione Y, K=direzione Z)
R: Lunghezza totale sagoma
Ri: Distanza tra due matrici (distanza sagome)
A: Angolo asse longitudinale sagoma (riferimento: asse Z
positivo)
