Asse Y 50

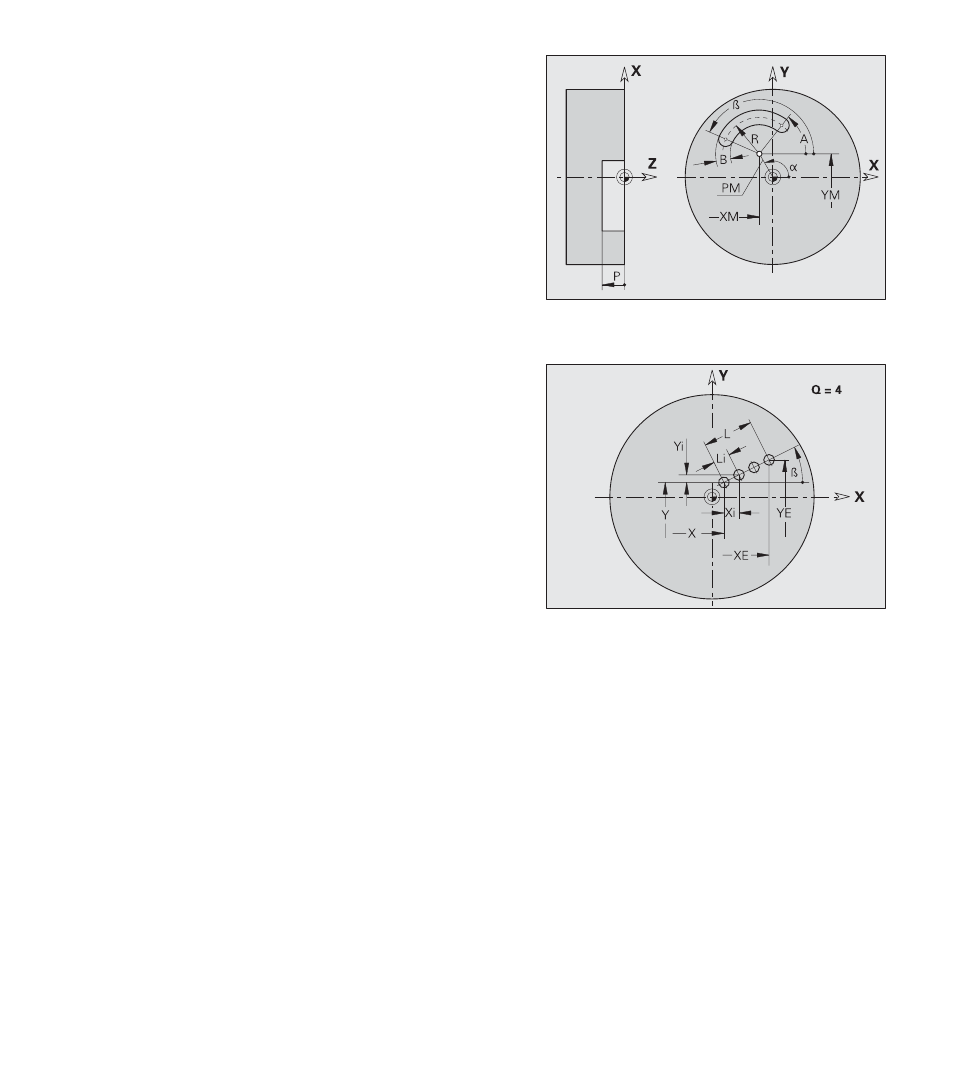

Sagoma di fori lineare, Sagoma di matrici lineare
Parametri
X, Y:
Punto iniziale sagoma in coordinate cartesiane (X come
quota raggio)
P, α: Punto iniziale sagoma in coordinate polari (riferimento
angolo
α: asse X positivo)
Q: Numero matrici – default: 1
XE(I), YE(J): Punto finale sagoma in coordinate cartesiane (XE come
quota raggio)
Xi(Ii), Yi(Ji): Distanza tra due matrici (in direzione X/Y)
L(R): Lunghezza totale sagoma
Li(Ri): Distanza tra due matrici (distanza sagome)
β(A): Angolo asse longitudinale sagoma (riferimento: asse X)
Descrizione foro/Descrizione matrice
4.1
.2
P
rofili piano XY (superficie frontale e lato post
e
rior
e) Scanalatura circolare
Parametri
XM(X), YM(Y): Centro curva in coordinate cartesiane (XM come quota
raggio)
PM, α: Centro curva in coordinate polari (riferimento angolo α: asse
X positivo)
(A): Angolo punto iniziale scanalatura (riferimento: asse X)
β(W): Angolo punto finale scanalatura (riferimento: asse X)
R:
Raggio curva (riferimento: traiettoria centro scanalatura)
B: Larghezza scanalatura
P: Profondità matrice
