HEIDENHAIN CNC-PILOT 4290 15

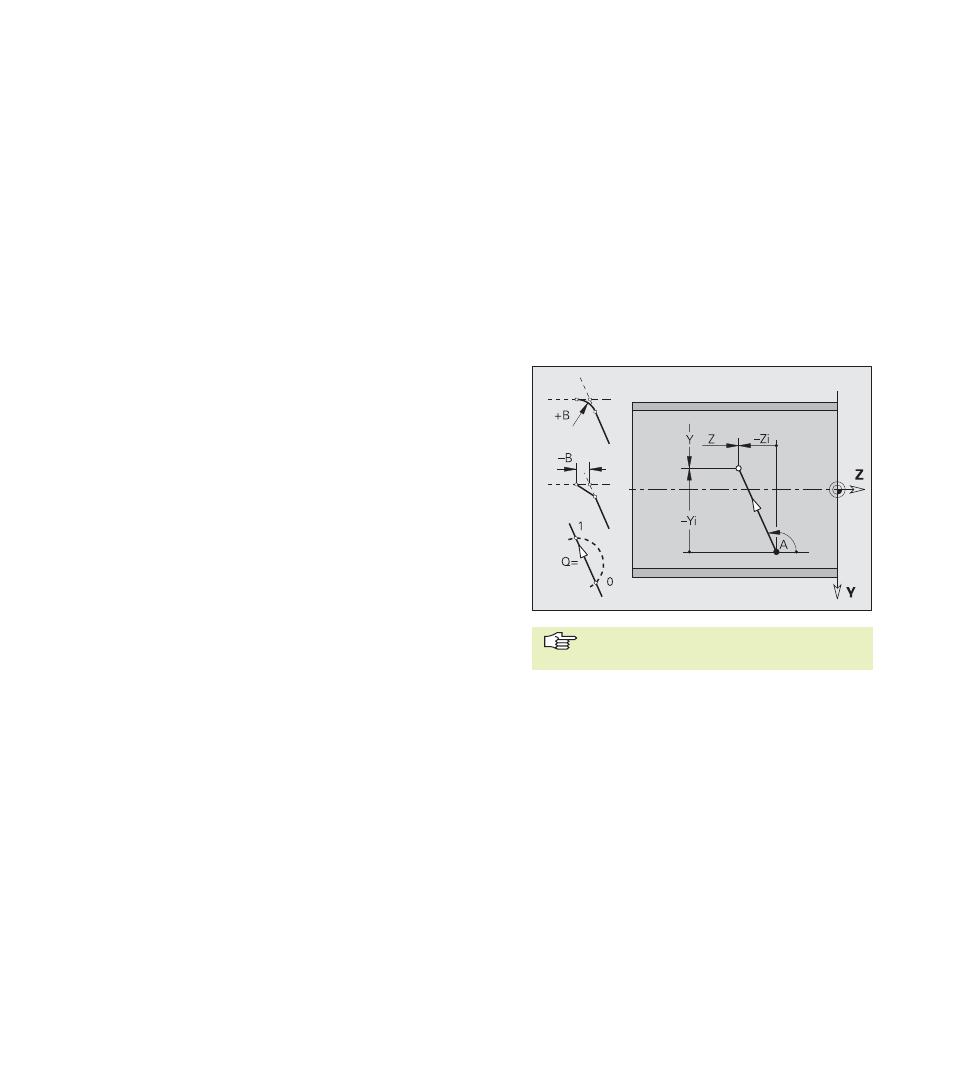

Percorso G181-Geo
L'istruzione G181 definisce un percorso in un profilo del piano YZ.
”Smusso/Arrotondamento B” definisce il passaggio al successivo
elemento del profilo. Programmare il punto finale teorico
dell'elemento del profilo se si indica uno smusso/arrotondamento.
”Selezione punto di intersezione Q” definisce il punto finale se il
percorso interseca un arco e il punto finale non è definito.
Parametri
Y, Z:
Punto finale
A: Angolo rispetto ad asse Z positivo
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)
2.2.2 Profili piano YZ (vista dall'alto)
Punto di partenza profilo G180-Geo
L'istruzione G180 definisce il punto iniziale di un profilo nel piano
YZ.
Parametro
Y, Z:
Punto iniziale profilo
Programmazione Y, Z: assoluta,
incrementale, modale o ”?”
