Asse Y 42
3 Asse Y nella Simulazione

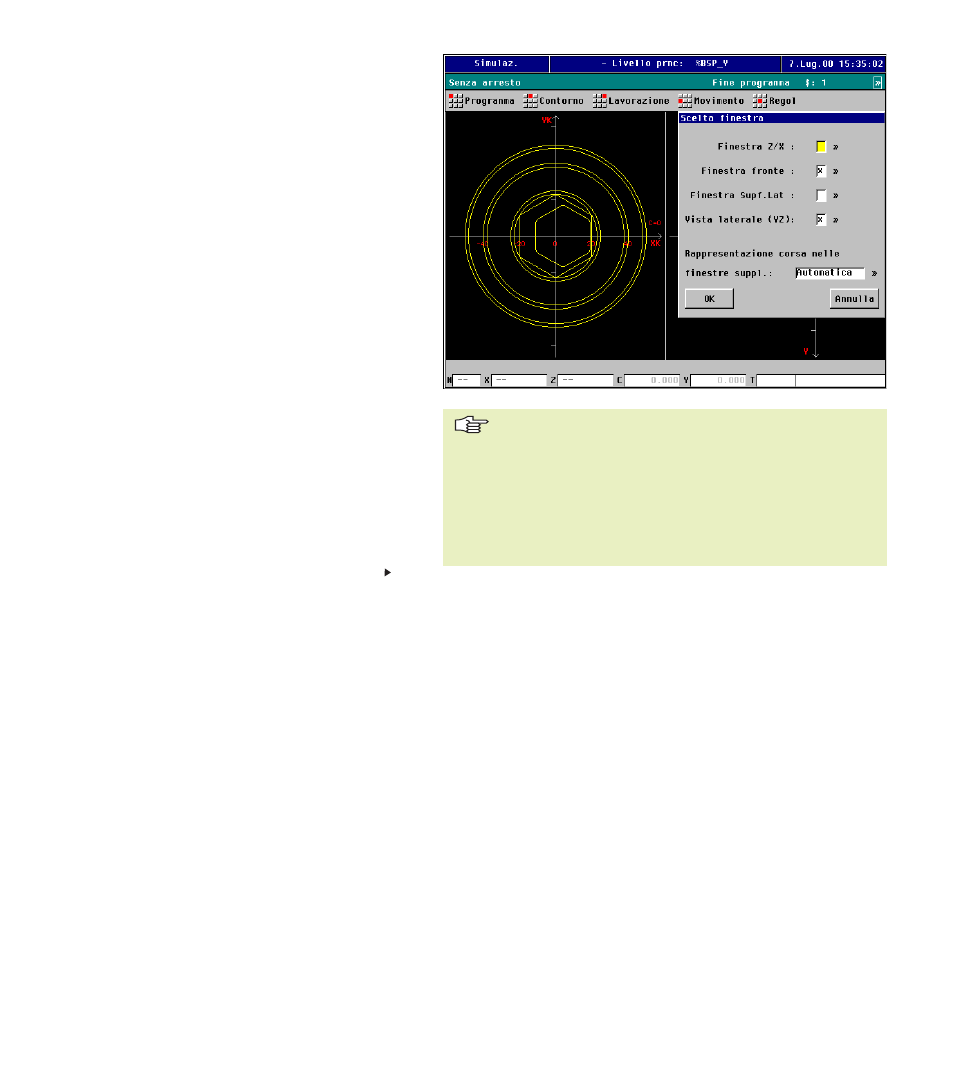

In funzione della lavorazione da verificare si
seleziona la combinazione di finestre idonea
(finestra di dialogo: ”Selezione finestra”):
■ Finestra Vista ruotata
■ Finestra Superficie frontale
■ Vista laterale (YZ) in alternativa Finestra
Superficie cilindrica
La finestra Superficie frontale e Superficie cilindrica
e la Vista laterale sono finestre supplementari.
Nelle finestre supplementari i percorsi di traslazione
vengono rappresentati soltanto se è stato portato in
posizione l'asse C oppure è stata eseguita
un'istruzione G17 o G19.
L'istruzione G18 o l'allontanamento dell'asse C
arrestano l'output dei percorsi di traslazione nelle
finestre supplementari.
In alternativa è possibile impostare
”Rappresentazione percorso nelle finestre
supplementari: sempre” (finestra di dialogo:
”Selezione finestra”). Quindi ogni percorso di
traslazione viene visualizzato in tutte le finestre di
simulazione.
3
A
s
s
e
Y nella Simulazione
■ Finestra Superficie frontale e cilindrica lavorano con
posizione mandrino ”fissa”. Se il tornio ruota il pezzo, la
simulazione muove l'utensile, il ”pezzo” non viene
ruotato.
■ Profili e lavorazioni di fresatura nel piano YZ appaiono
più piccole nello sviluppo della superficie cilindrica. I
percorsi vengono rappresentati ”sul fondo di fresatura”
e sono perciò più corti degli archi sulla superficie del
pezzo.
Continua
