HEIDENHAIN CNC-PILOT 4290 53
4.1
.3
P
rofili
piano
YZ (vista dall'alto
)
4.1.3 Profili piano YZ (vista dall'alto)
Punto di partenza profilo
Y, Z: Punto iniziale profilo
P, α: Punto iniziale profilo polare (riferimento angolo α: asse Z
positivo)
Percorso
All'immissione di un percorso si seleziona la direzione sulla base
dell'icona menu e si quota quindi il percorso. Con l'indicazione
”tangenziale/non tangenziale” si definisce il passaggio al
successivo elemento del profilo.

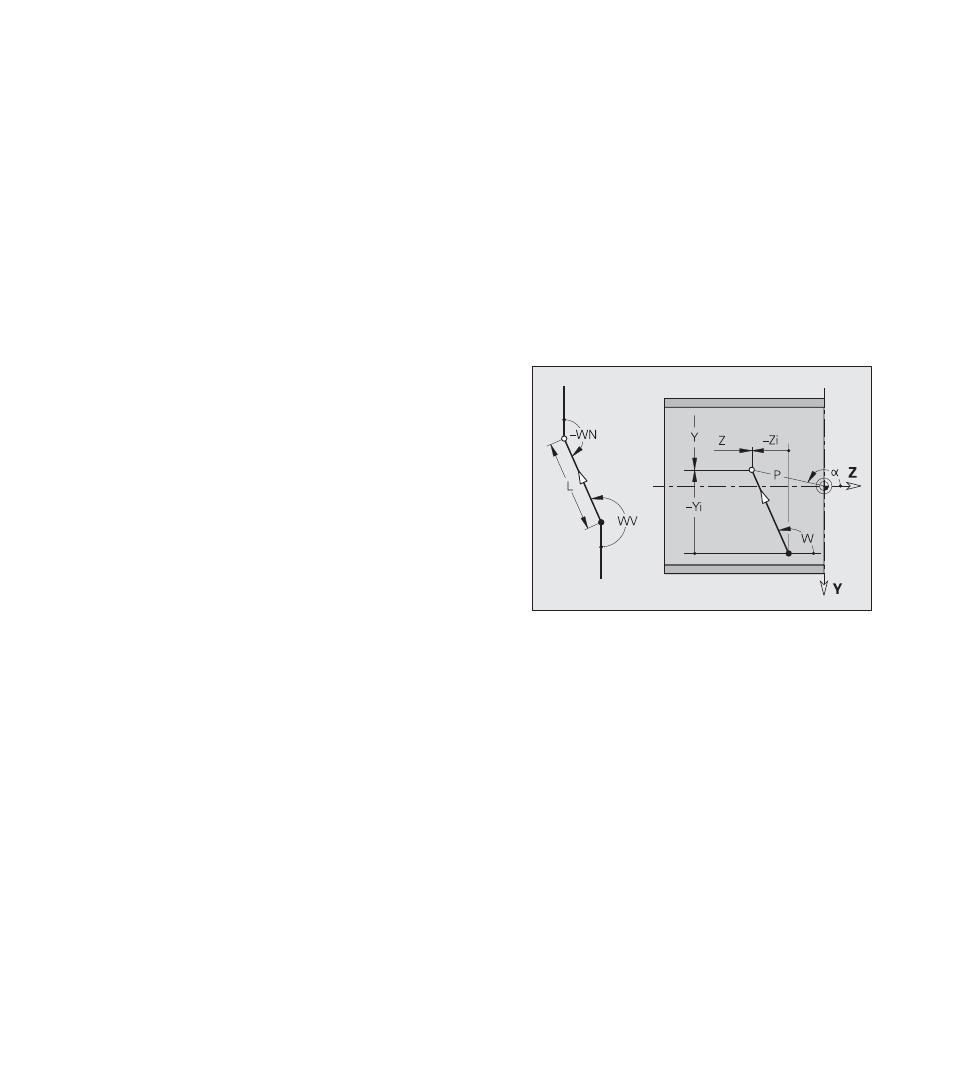

Parametri
Y, Z:
Punto finale in coordinate cartesiane
Yi, Zi: Distanza da punto iniziale a punto finale in direzione Y, Z
P, α: Punto finale in coordinate polari (riferimento angolo α: asse
Z positivo)
L: Lunghezza percorso
W(A): Angolo percorso (riferimento: asse Z positivo)
WV: Angolo rispetto a elemento precedente
WN: Angolo rispetto a elemento successivo
WV, WN:
■ l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■ arco come elemento procedente/successivo: angolo
rispetto a tangente
