Asse Y
52

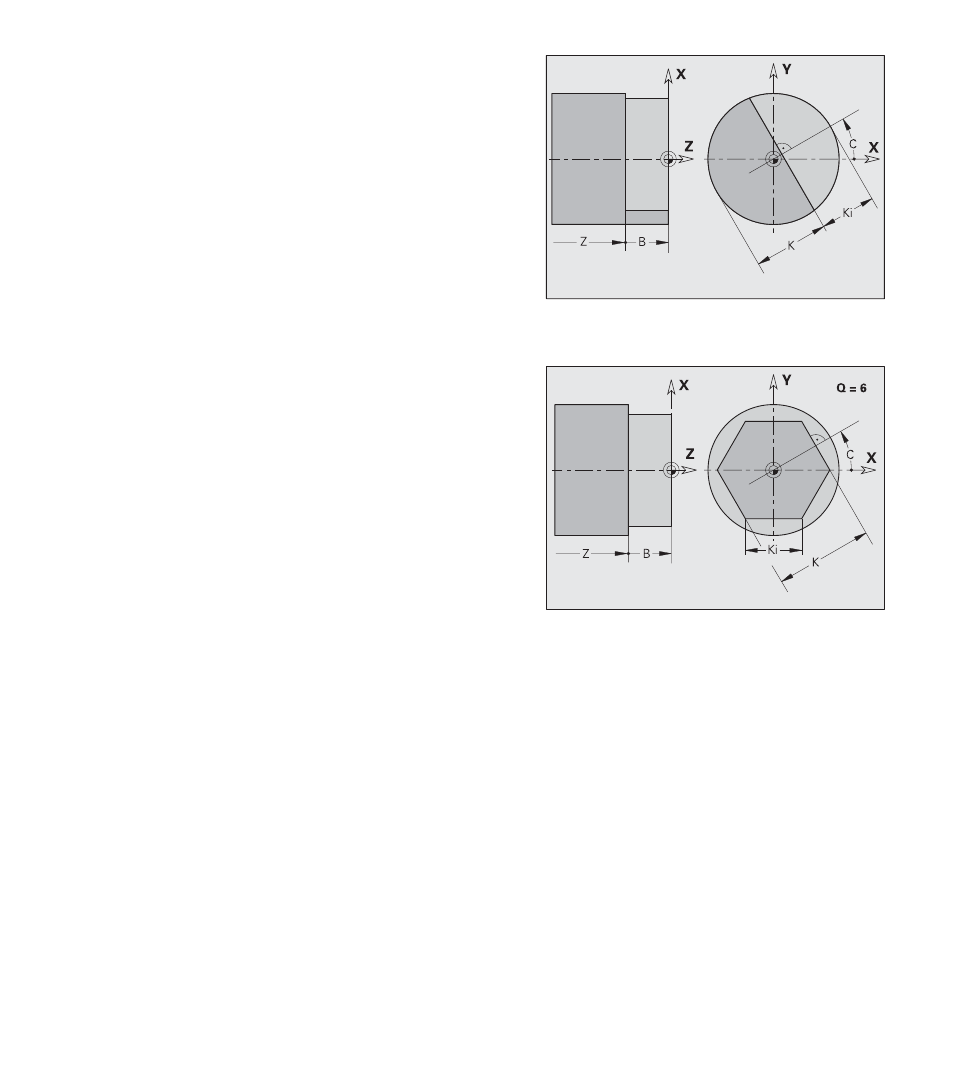

Superfici poligonali
Parametri
Q:
Numero superfici (Q ‡ 2)
K:
Apertura SW (diametro cerchio interno)
Ki:
Lunghezza lato
B:
Larghezza (riferimento: lato di riferimento Z)
■
B<0: superficie in direzione Z negativa
■
B>0: superficie in direzione Z positiva
4.1
.2
P
rofili piano XY (superficie frontale e lato post
e
rior
e)
Superficie singola
Parametri
Ki:
Profondità (materiale da fresare)
K:
Spessore residuo (materiale residuo)
B:
Larghezza (riferimento: lato di riferimento Z)
■
B<0: superficie in direzione Z negativa
■
B>0: superficie in direzione Z positiva
