HEIDENHAIN CNC-PILOT 4290 57

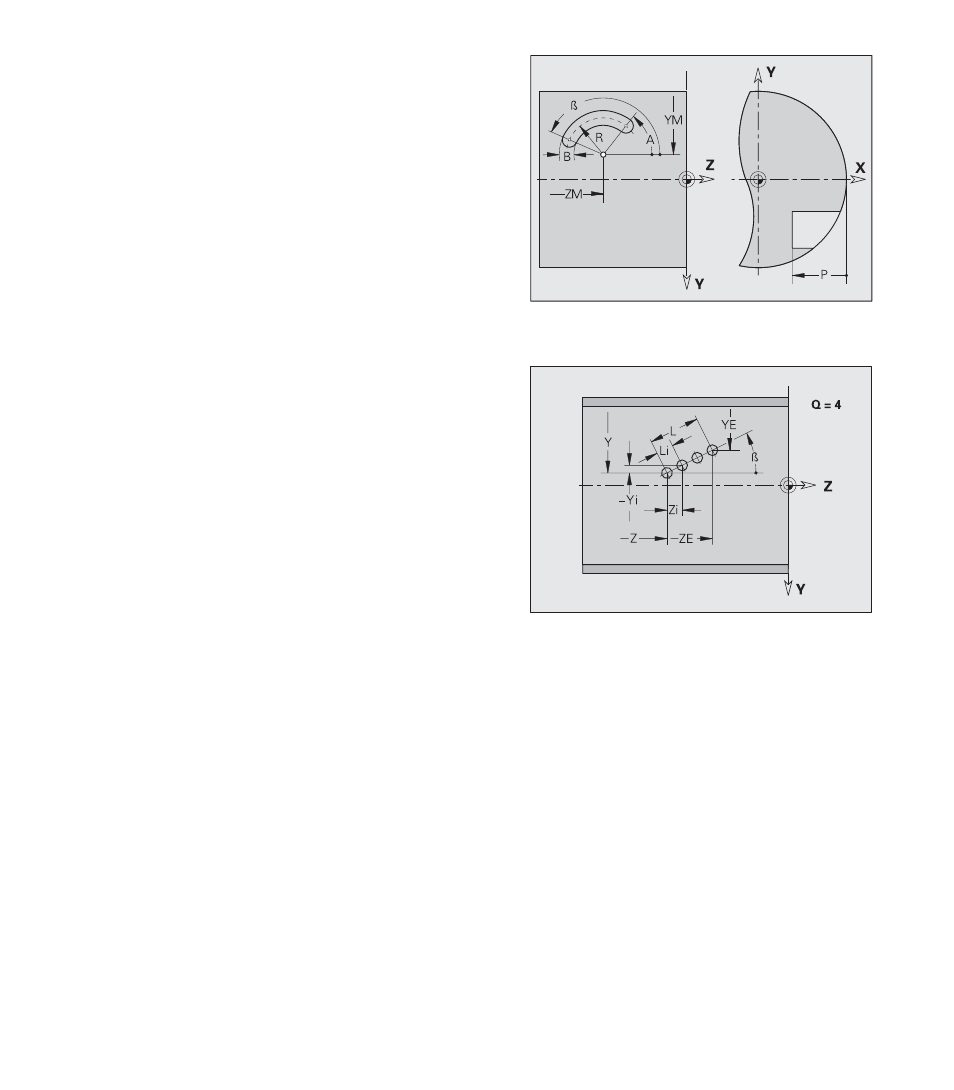

Sagoma di fori lineare, Sagoma di matrici lineare
Si definisce il ”Punto iniziale sagoma” in coordinate cartesiane. Le
posizioni dei singoli fori/matrici possono essere descritte con diver-
se combinazioni di parametri.
Le posizioni delle sagome definiscono il centro del foro/matrice.
Per scanalature circolari le posizioni della sagoma definiscono il
”Centro curva”.
Parametri
Y, Z:
Punto iniziale sagoma
Q: Numero fori/matrici
YE(J), ZE(K): Punto finale sagoma
Yi(Ji), Zi(Ki): Distanza tra fori/matrici in direzione Y, Z
L(R): Distanza primo - ultimo foro/matrice
Li(Ri): Distanza tra fori/matrici
β(A): Angolo asse longitudinale sagoma (riferimento: asse Z
positivo)
Descrizione foro/Descrizione matrice
4.1
.3
P
rofili
piano
YZ (vista dall'alto
)
Scanalatura circolare
Parametri
YM(Y), ZM(Z): Centro curva
A: Angolo iniziale (inizio scanalatura)
β(W): Angolo finale (fine scanalatura)
R:
Raggio curva
B: Larghezza scanalatura
P: Profondità tasca
