HEIDENHAIN CNC-PILOT 4290
37

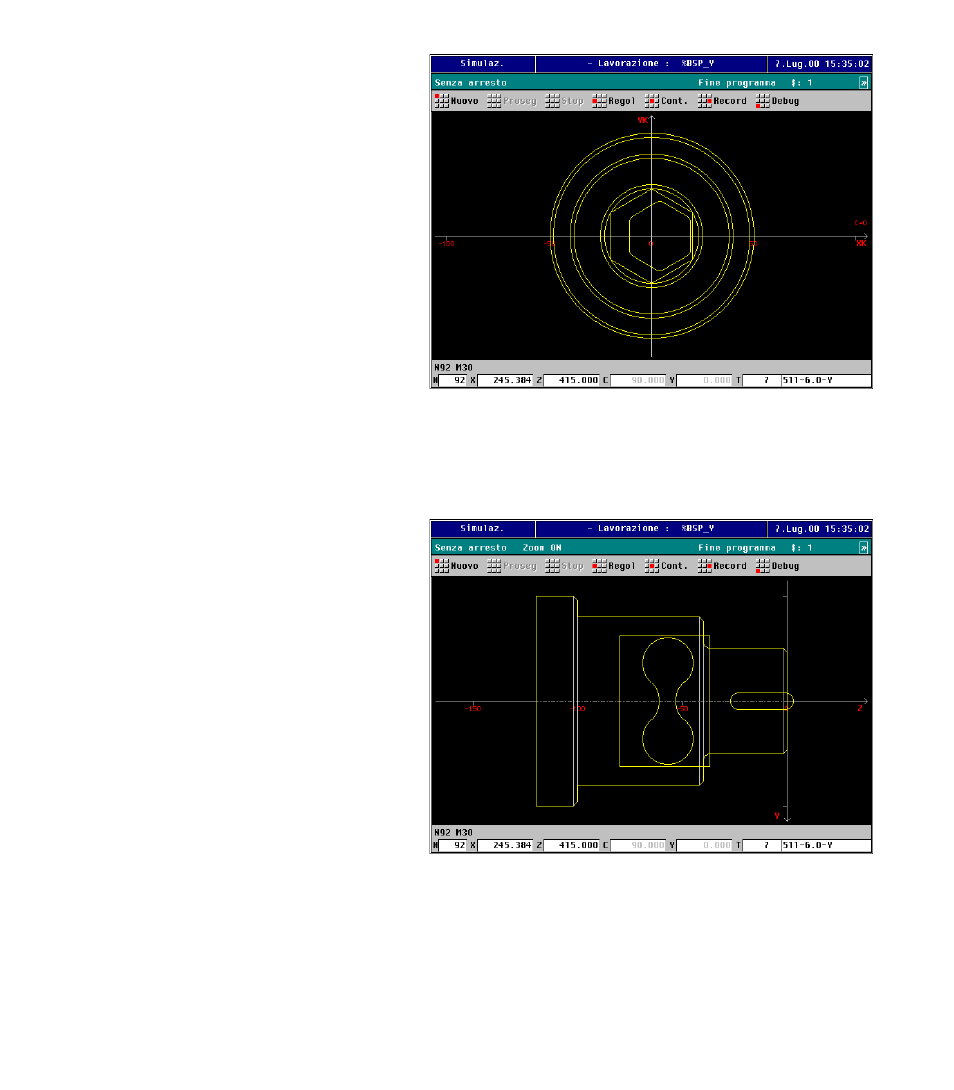

Nella simulazione viene visualizzato il pezzo
esplicativo completamente lavorato. Il CNC PILOT
mostra nella ”finestra Superficie frontale” la
superficie poligonale (6 lati) e il poligono realizzato
come ”tasca”.
Nella ”finestra Superficie cilindrica” è visibile la
scanalatura lineare e il ”profilo libero” fresato nella
superficie singola sotto forma di un ”otto”.
2.4.1 La
v
o
razione di fr
esatur
a
con asse
Y
