HEIDENHAIN CNC-PILOT 4290 27
2.3.4 Cicli di fr
esatur
a
2.3.4 Cicli di fresatura
Fresatura profilo G840
L'istruzione G840 fresa, rifinisce, incide o sbava matrici o ”profili
liberi” (profili aperti o chiusi) delle sezioni programma:
■ SUPERFICIE FRONTALE Y (con asse Y)
■ LATO POSTERIORE Y (con asse Y)
■ SUPERFICIE CILINDRICA Y (con asse Y)
Le lavorazioni con asse Y vengono eseguite in modo analogo alla
lavorazione con asse C (vedi manuale utente ”
4.8.15 Cicli di
fresatura”).

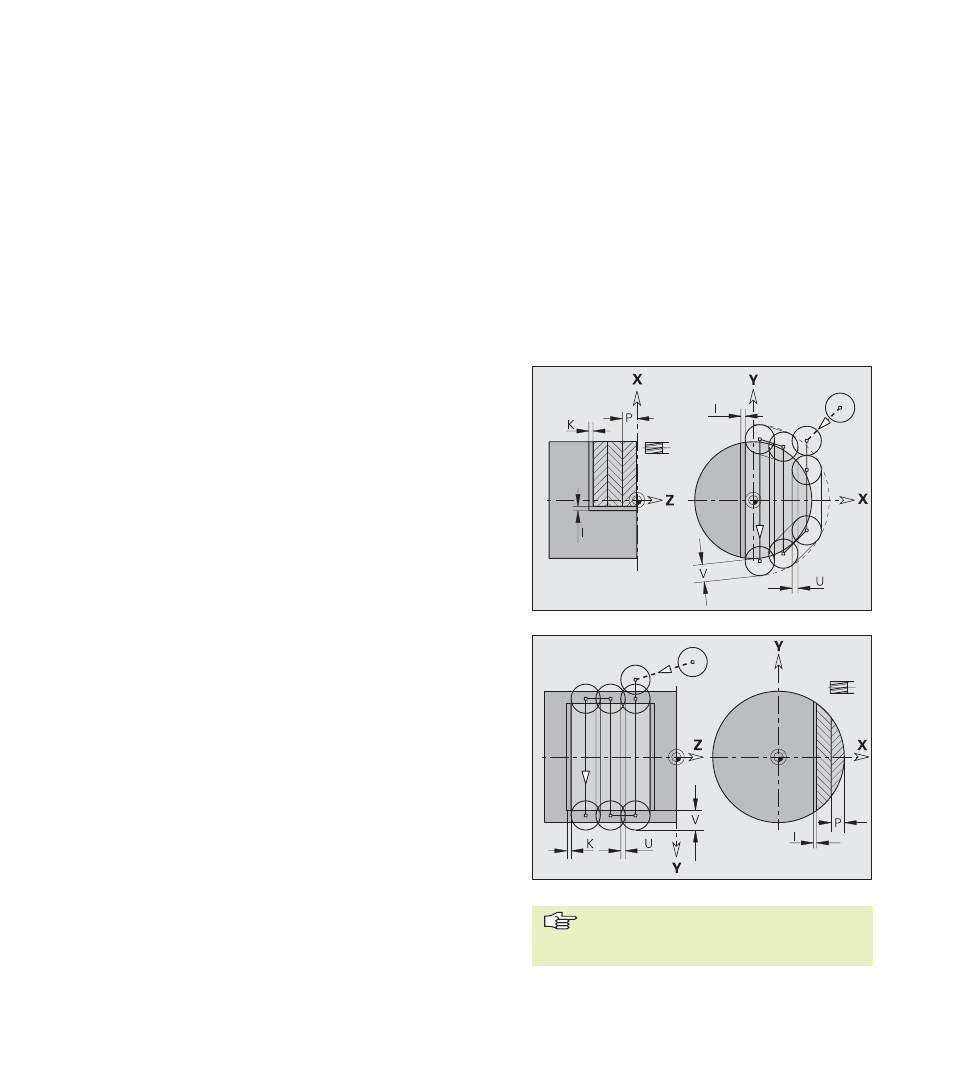

Fresatura superficie - sgrossatura G841
L'istruzione G841 sgrossa le superfici definite con G376-Geo (piano
XY) o G386-Geo (piano YZ). Il ciclo fresa dall'esterno verso l'interno.
”U” definisce la sovrapposizione delle traiettorie di fresatura. ”V”
definisce il valore di cui la fresa deve sporgere dal raggio esterno
(riferimento: diametro fresa).
L'avanzamento della fresa viene eseguito al di fuori del materiale.
Esecuzione ciclo
1 Posizione di partenza (X, Y, Z, C) = posizione prima del ciclo
2 Calcolo della configurazione di taglio (avanzamenti in piano,
avanzamenti in profondità)
3 Avvicinamento a distanza di sicurezza e avanzamento per la prima
profondità di fresatura
4 Fresatura in un piano
5 Sollevamento a distanza di sicurezza, avvicinamento e avanzamento
per la successiva profondità di fresatura
6 Ripetizione di 4...5, fino a completare la fresatura dell'intera
superficie
7 Ritorno in conformità a ”Piano di ritorno J”
Parametri
NS:
Numero blocco – Riferimento alla descrizione profilo
P: Profondità di fresatura (massima) (avanzamento in piano)
I, K: Sovrametallo in direzione X, Z
U: Fattore di sovrapposizione (minimo), (sovrapposizione =
U*diametro fresa) – default: 0,5
V: Fattore di sovracorsa (sovracorsa = V*diametro fresa) –
default: 0,5
F: Avanzamento di lavorazione (per avanzamento in profondità) –
default: avanzamento attivo
J: Piano di ritorno – Nessuna immissione: l'utensile ritorna sulla
posizione di partenza
■ Piano XY: posizione di ritorno in direzione Z
■ Piano YZ: posizione di ritorno in direzione X (quota diametro)
Sovrametalli: vengono considerati (G57:
direzione X, Z; G58: sovrametallo
equidistante nel piano di fresatura).
