Asse Y 10

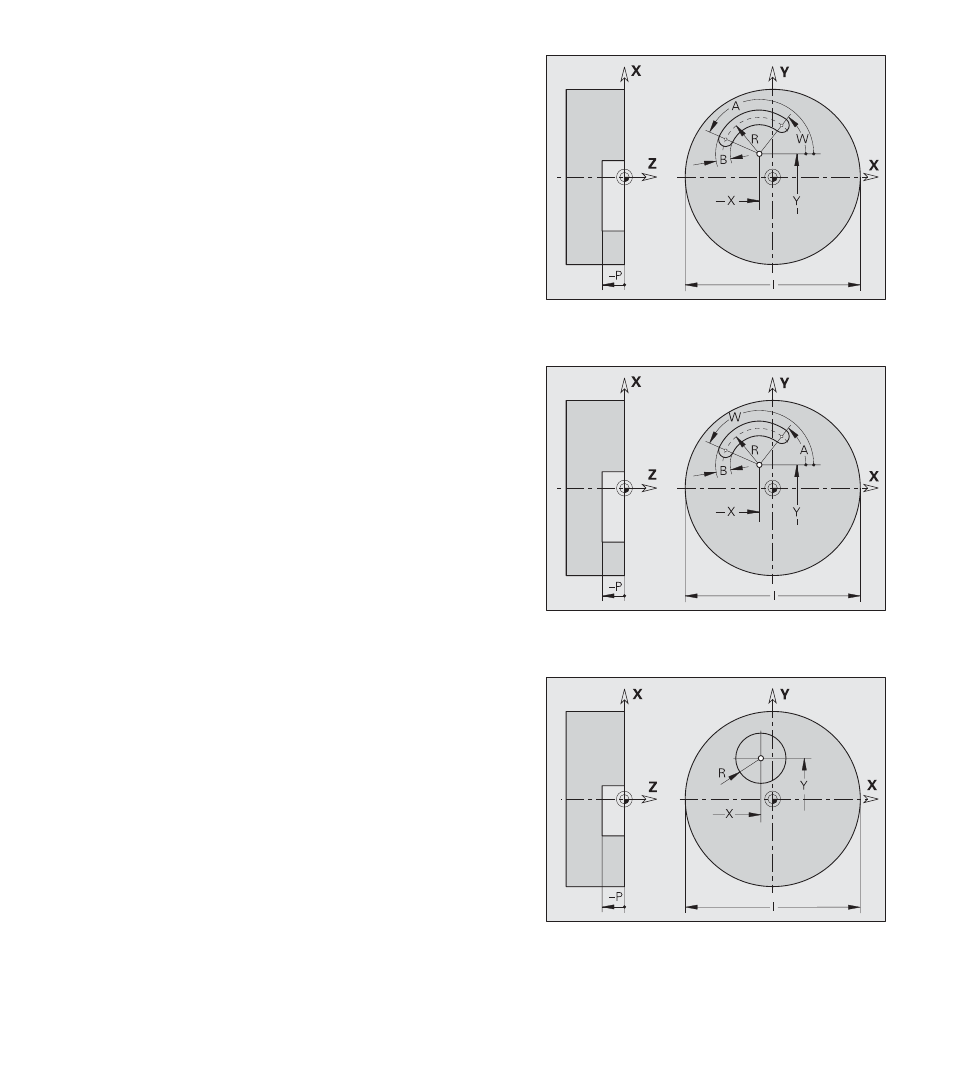

Cerchio G374-Geo
L'istruzione G374 definisce un cerchio nel piano XY.
Parametri
X, Y:
Centro cerchio (X come quota raggio)
R: Raggio cerchio
P: Profondità/altezza e posizione del profilo di fresatura –
Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
I: Diametro superficie (per limitazione di taglio)
■ Nessuna immissione: ”X” da identificativo sezione
■ ”I” sovrascrive ”X” da identificativo sezione
Scanalatura circolare G372/G373-Geo
L'istruzione G372/G373 definisce una scanalatura circolare nel pia-
no XY.
■ G372-Geo: scanalatura circolare in senso orario
■ G373-Geo: scanalatura circolare in senso antiorario
Parametri
X, Y:
Centro curva scanalatura (X come quota raggio)
R: Raggio curva (riferimento: traiettoria centro scanalatura)
B: Larghezza scanalatura
A, W: Angolo iniziale, angolo finale (riferimento: asse X positivo) –
default: 0°
P: Profondità/altezza e posizione del profilo di fresatura –
Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
I: Diametro superficie (per limitazione di taglio)
■ Nessuna immissione: ”X” da identificativo sezione
■ ”I” sovrascrive ”X” da identificativo sezione
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior
e)
G372-Geo
G373-Geo
