Collegamento elettrico SMA Solar Technology AG
70 SC125_560HE-IIT083220 Istruzioni per l’installazione

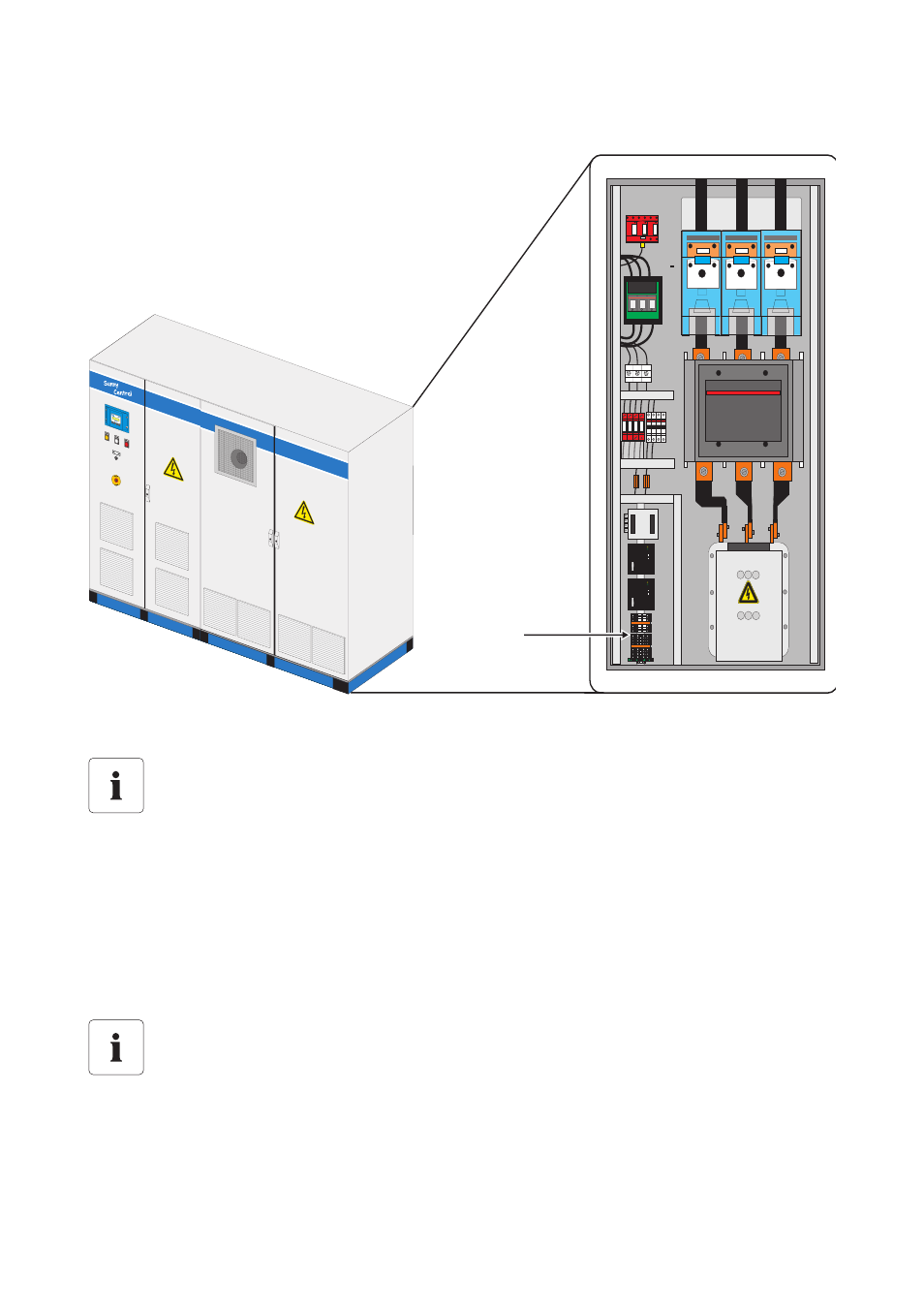

Collegamento della linea dati RS485 nei Sunny Central 500HE / Sunny Central 560HE
Collegamento delle linee dati con funzionamento team
Negli impianti fotovoltaici con inverter cablati in team, attraverso la porta COM1 passa anche la
comunicazione tra i due Sunny Central Control.
La terminazione in caso di connessione in team viene eseguita nel Sunny Central Control. Le
terminazioni dei Sunny Central Control in impianti in team sono predisposte di fabbrica.
A Collegamento: RS485 bus per il monitoraggio della corrente delle stringhe
Posizione del componente hub
La posizione esattadel componente hub dipende dal tipo di Sunny Central. Determinare la
posizione esatta dell'hub e dell'interfaccia NET in base alla contrassegnazione (BMK) e
allo schema elettrico in dotazione.
Terminazione nel Sunny Central Control
In caso di connessione in team, rimuovere il jumper sull'hub (RS485 OUT) e sostituirlo con
il cavo CAT5 fornito nella confezione separata. La terminazione viene eseguita nel Sunny
Central Control.
L1 L2 L3
L2 L3 L1
L2 L3 L1
A
