Collegamento elettrico
SMA Solar Technology AG
36
SC125_560HE-IIT083220
Istruzioni per l’installazione
5.1.3 Collegamento PE tra armadio CA e CC/inverter
Le guide PE per i singoli armadi si trovano in basso nelle parti laterali. Le due guide PE con il ponte
PE premontato e già collegato in un armadio devono essere collegate tra loro durante il montaggio
dei due armadi degli inverter .

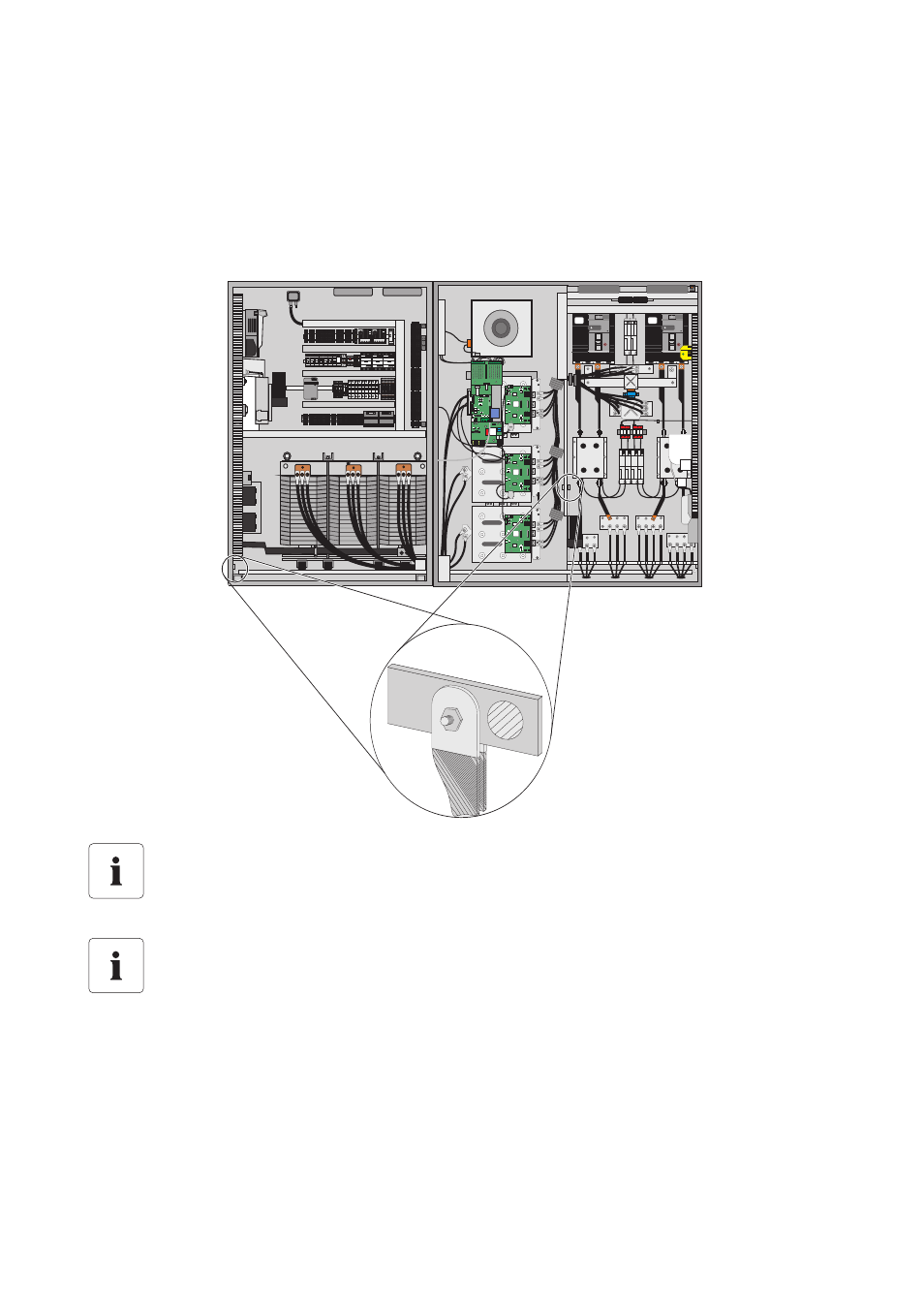

Esempio di collegamento PE tra gli armadi del Sunny Central 500HE
Controllare il collegamento di terra
Durante l'allacciamento del collegamento di terra fare attenzione che le viti siano salde in
sede.
Posizione della guida PE
La posizione esatta della guida PE in alcuni armadi, a seconda del modello, si trova dietro
i portafusibili nell'armadio CC oppure dietro il trasformatore nell'armadio CA. Determinare
la posizione esatta della guida PE in base alla contrassegnazione (BMK) e allo schema
elettrico in dotazione.
