5.1.7 Comunicazione per il monitoraggio dell'isolamento
Il monitoraggio dell'isolamento si trova nell'armadio CC. Una linea dati a 2 fili collega il Sunny
Central Control con il monitoraggio dell'isolamento e viene collegata nel seguente modo.
• Collegamento: M (+) morsetto monitoraggio dell'isolamento: filo marrone
• Collegamento: M (-) morsetto monitoraggio dell'isolamento: filo bianco

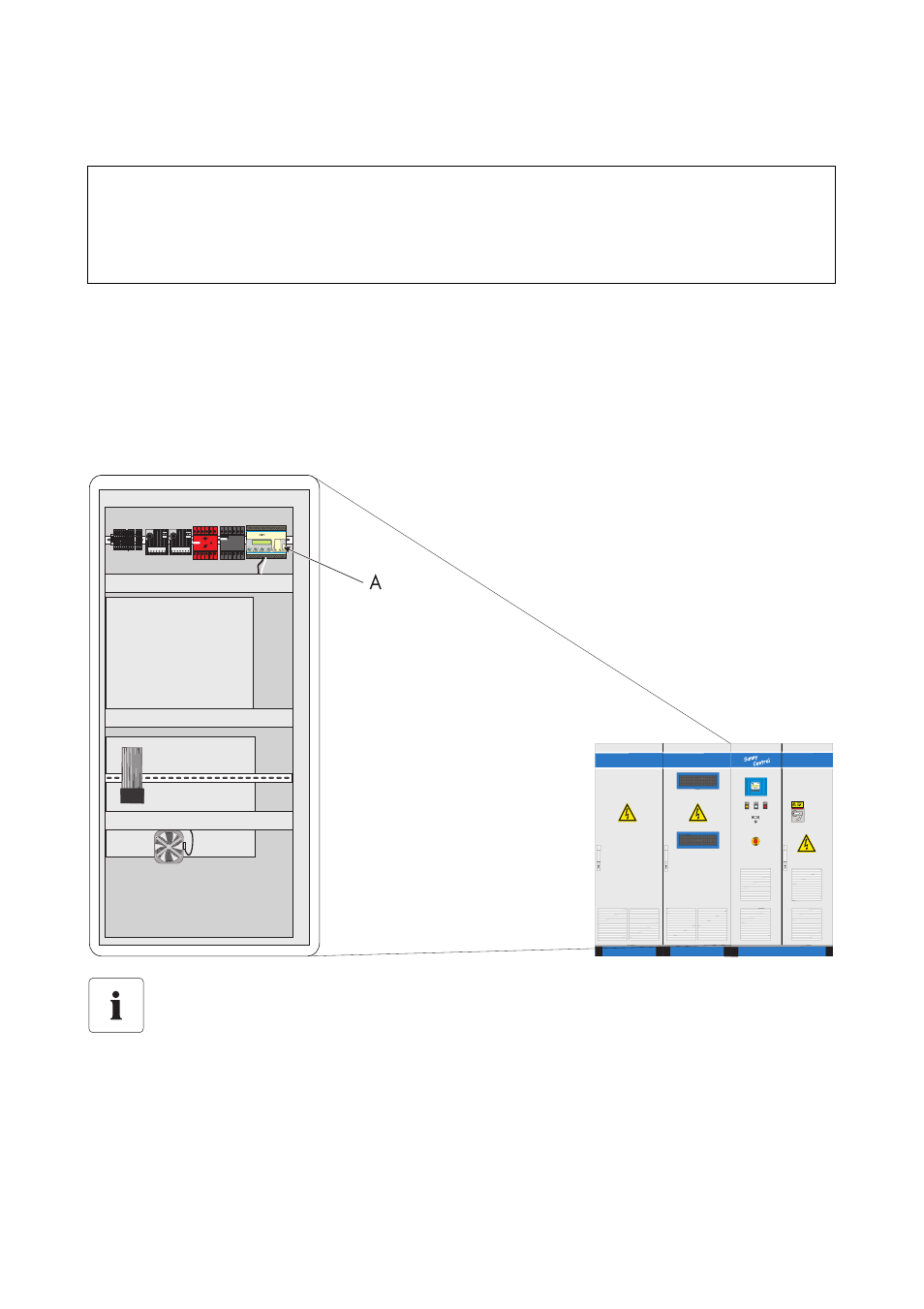

Monitoraggio dell'isolamento con linea dati collegata (A) nel Sunny Central 500HE e
Sunny Central 560HE
Avviso!
L'installazione non corretta può danneggiare il cablaggio.
• Posare il cavo di collegamento nella canalina.
Posizione del morsetto del monitoraggio dell'isolamento
Determinare la posizione esatta del morsetto del monitoraggio dell'isolamento tramite la
contrassegnazione (BMK) e lo schema elettrico in dotazione.
