Collegamento elettrico SMA Solar Technology AG
56 SC125_560HE-IIT083220 Istruzioni per l’installazione
5.2.5 Tensione di comando CA
L'energia necessaria per la gestione del Sunny Central viene fornita da un'alimentazione di tensione
di comando esterna. Il tipo di collegamento alla rete dell'alimentazione di tensione di comando come
standard è la rete TN-S. Il collegamento nei Sunny Central di tipo 100LV, 125LV, 150, 200 e 200HE
è di tipo monofase. Per tutti gli altri Sunny Central è trifase. Il collegamento viene allacciato a una
linea di alimentazione separata.
È anche possibile prelevare l'alimentazione per il comando del Sunny Central a 230 / 400 V (tranne
versione HE) dalla linea di immissione in rete nell'inverter stesso. In questo modo il rendimento
energetico immesso viene diminuito dall'autoconsumo (ventilatore, riscaldamento) dell'inverter. Per
realizzare questa soluzione, i morsetti di collegamento della tensione di comando CA devono essere
collegati con ponte come da schema elettrico.

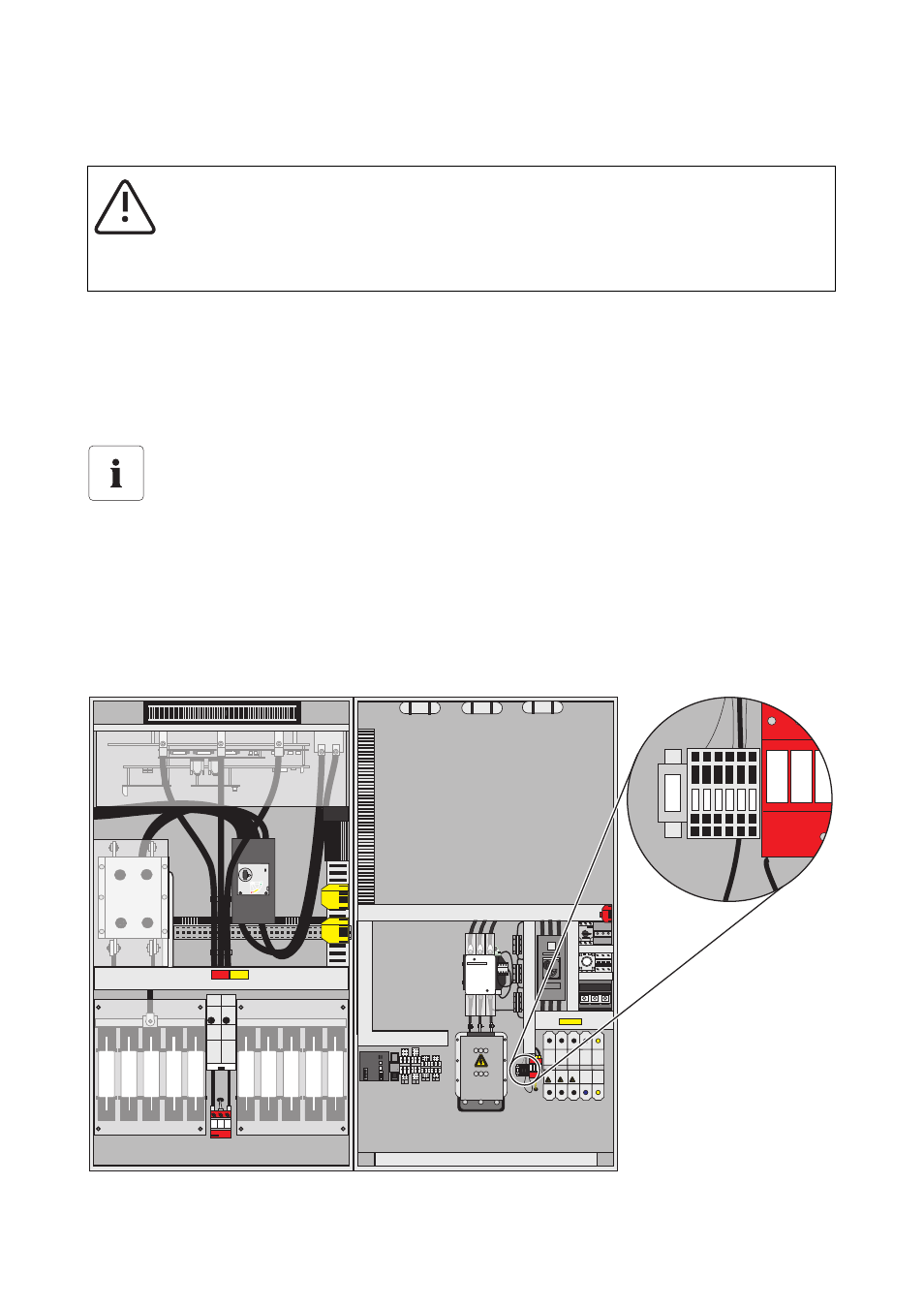

Morsetto per la tensione di comando nel Sunny Central 150
AVVERTENZA!
Pericolo di morte per ustioni e scossa elettrica a seguito di contatto con
componenti sotto tensione!
• Lavorare solo con apparecchio spento e in assenza di tensione.
Realizzazione della tensione di comando esterna
Per il collegamento della tensione di comando esterna utilizzare tassativamente lo schema
elettrico in dotazione!
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
