SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SC125_560HE-IIT083220 31

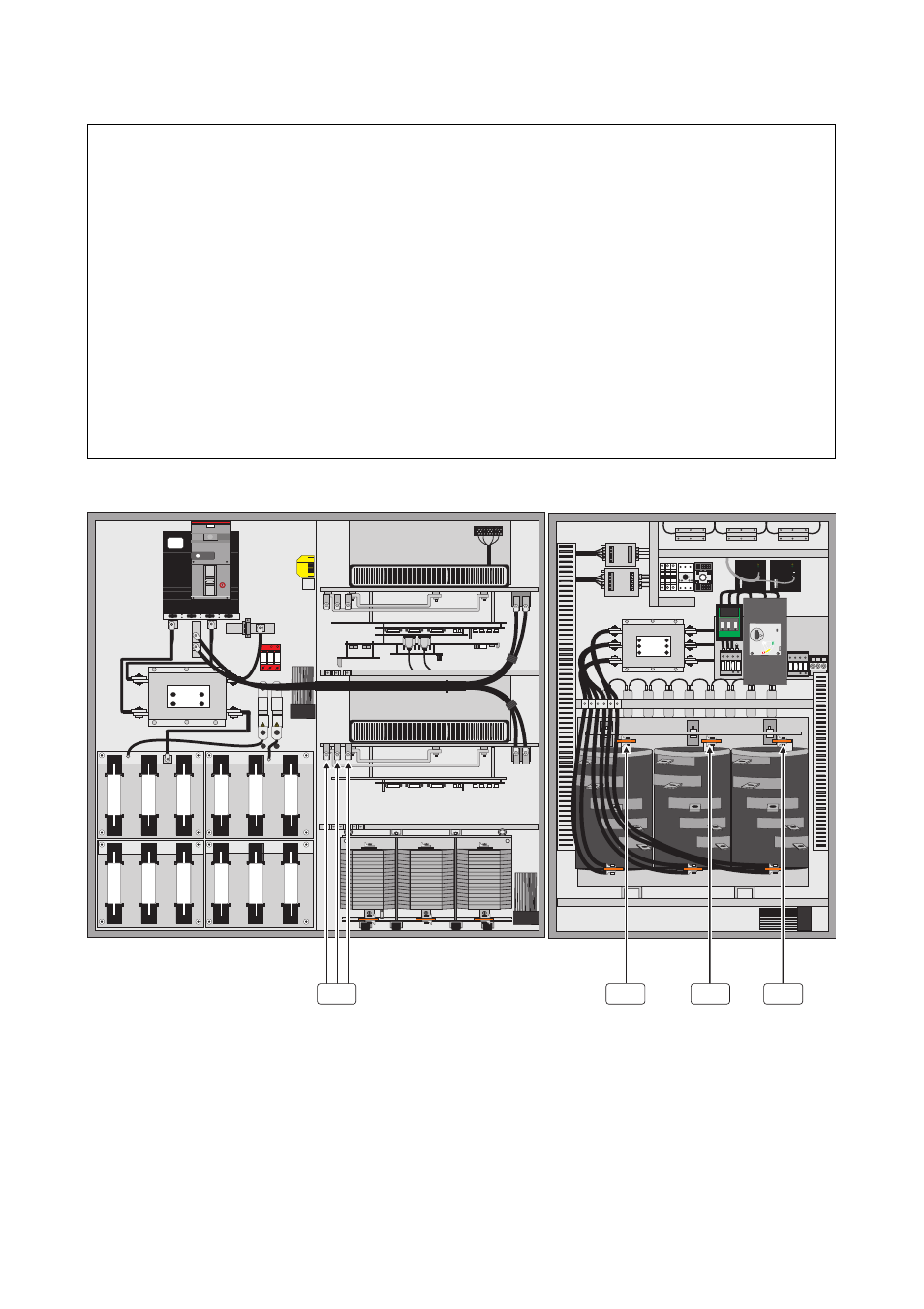

Punti di collegamento U, V, W per cavi di potenza nel Sunny Central 350
AVVISO!
Il collegamento non corretto può compromettere il funzionamento del Sunny
Central!
Collegando i cavi di potenza fare assolutamente attenzione che le linee di misura vengano
collegate alle rispettive linguette di collegamento.
A tal fine procedere nel seguente ordine di collegamento.
1. Linguetta di collegamento trasformatore con vite inserita
2. Capocorda cavo di potenza
3. Capocorda linea di misura
4. Rondella elastica
5. Dado
A Morsetti di collegamento della reattanza del filtro sinusoidale (armadio CC/inverter)
B Morsetti di collegamento trasformatore (armadio CA)
H1-02
L-
L+
L-
L+
L+ L-
L-
L-
L+ L-
L+ L-
L1
L2
L3
L1
L2
L3
A B B B
