Collegamento elettrico SMA Solar Technology AG
42 SC125_560HE-IIT083220 Istruzioni per l’installazione
5.1.8 Montaggio della sonda termica interna
La temperatura interna degli armadi viene rilevata mediante una sonda termica. Negli armadi di tipo
Sunny Central 350, Sunny Central 350HE, Sunny Central 500HE e Sunny Central 560HE tale sonda
è premontata. In tutti gli altri armadi la sonda termica alla consegna dell'inverter si trova nell'armadio
CC e, durante il montaggio dei due armadi, deve essere portata e fissata nell'armadio CA.
La sonda termica viene fissata centralmente nell'inverter. Nella posizione di montaggio
contrassegnata sono state premontate viti e una fascetta di fissaggio.
Fissaggio della sonda
1. Aprire l'alloggiamento della sonda termica.
2. Avvitare la base alla struttura interna con le due viti in dotazione.
3. Chiudere il coperchio della sonda.

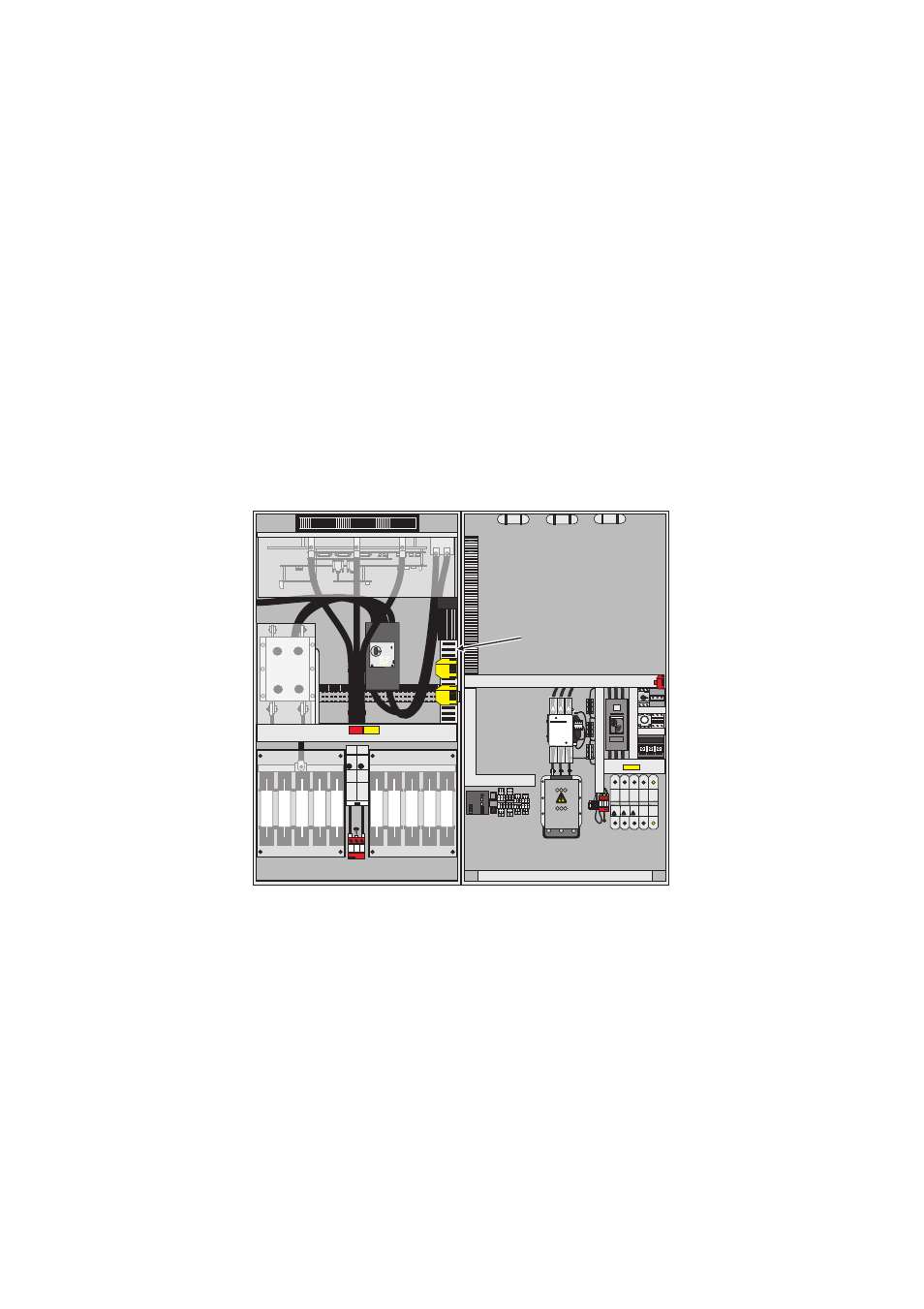

Montaggio della sonda termica nell'armadio CC nel Sunny Central 150. Fissare la sonda termica al
pannello laterale dell'armadio CC.
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
