Cablaggio CC, Sunny Central 500HE / Sunny Central 560HE
Negli armadi degli inverter Sunny Central di tipo 500HE
e 560HE non si trovano fusibili d'ingresso CC. Tali fusibili
si trovano all'esterno dell'inverter in gruppi fusibili CC
(Sunny Main Box), che vengono dimensionati in funzione
del progetto. Nel Sunny Main Box il collegamento delle
linee CC viene realizzato dai Sunny String Box ai fusibili
CC.

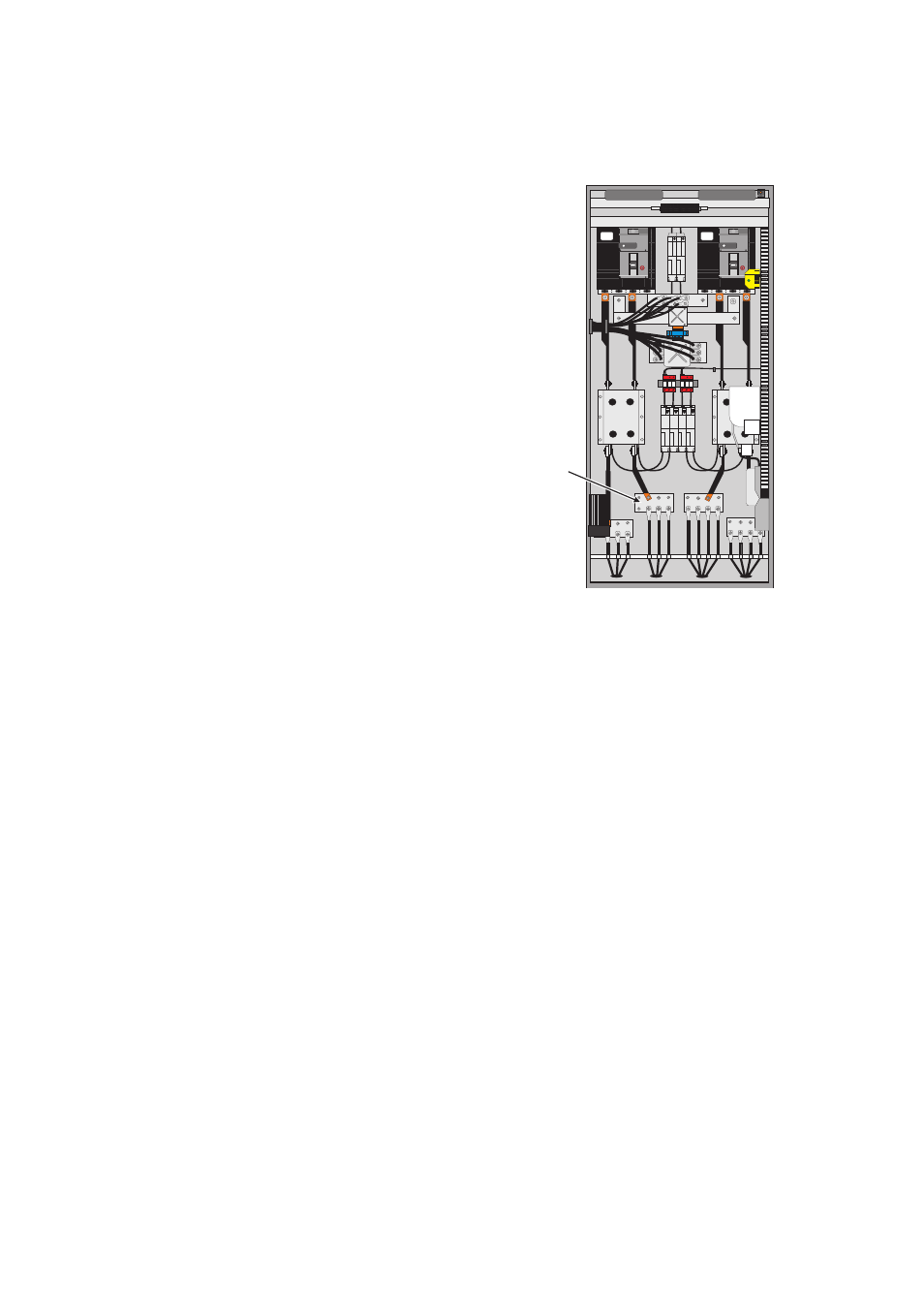

Le linee principali CC provenienti dal Sunny Main Box
vengono collegate alle sbarre di distribuzione CC nel
Sunny Central (A).
H1-02 H1-02
L+ L-
L+ L-
L+ L-
L+ L- L+ L-
L+ L-
L+ L-
A
