SMA Solar Technology AG Montaggio
Istruzioni per l’installazione SC125_560HE-IIT083220 25

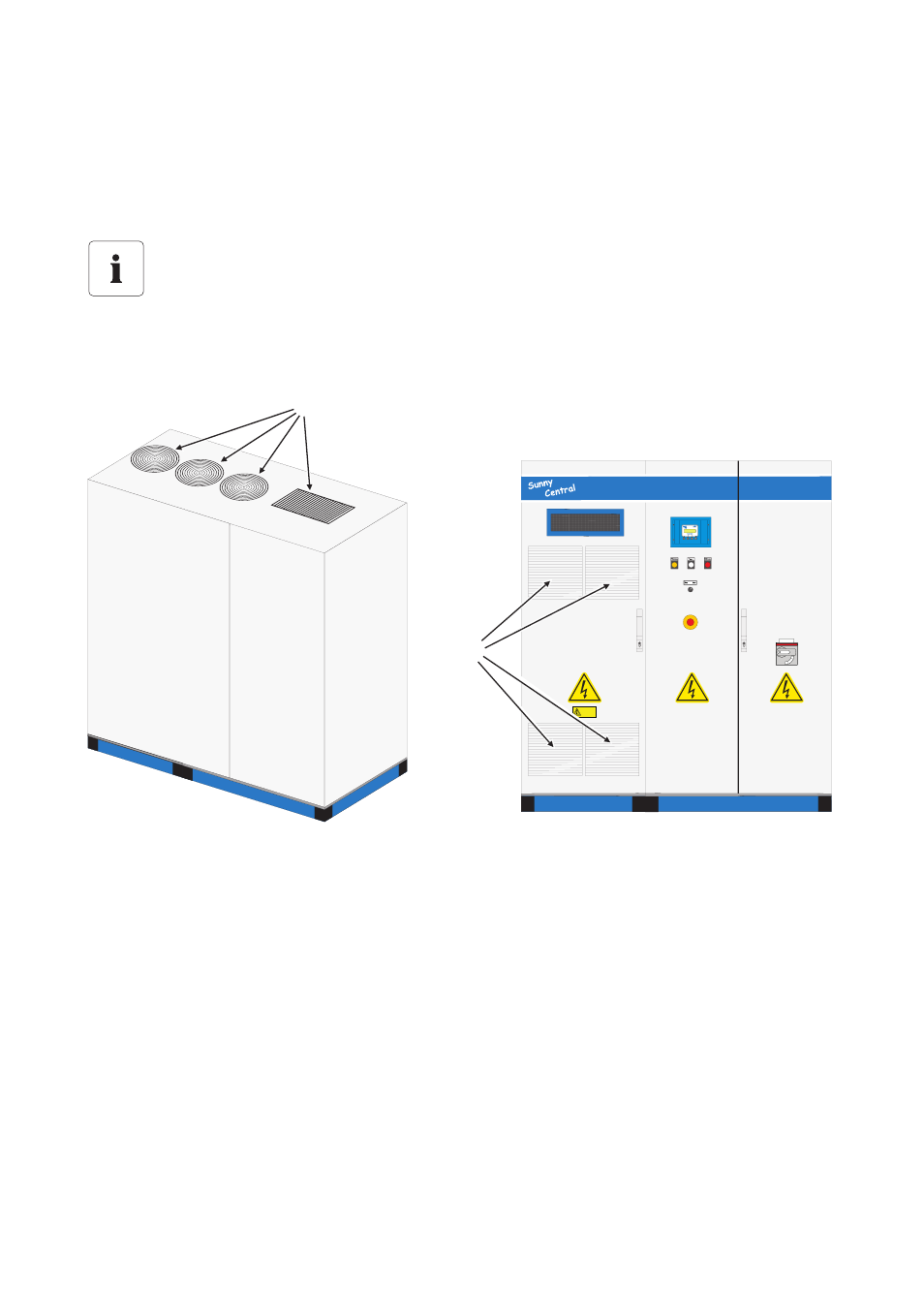

Panoramica delle bocchette di adduzione ed espulsione dell'aria
La posizione e le dimensioni esatte delle singole griglie di ventilazione, sia per l'adduzione dell'aria
sul lato frontale che per l'espulsione dell'aria sul tetto o sul lato posteriore degli armadi, sono illustrate
sulla base di alcuni esempi.
Sunny Central 100LV / Sunny Central 150 / Sunny Central 125LV /
Sunny Central 200
Sunny Central 200HE
Vedere illustrazioni in alto. L'armadio CA del Sunny Central 200HE è dotato di 2 bocchette di
espulsione dell'aria invece delle 3 rappresentate sopra.
Le illustrazioni riportate nel presente capitolo raffigurano un "sistema a sinistra". Per
informazioni dettagliate sui sistemi sinistri e destri consultare il capitolo 4.1.4 „Locale
tecnico“ (21).
A Espulsione aria B Adduzione aria
Achtung! Bei ausgeschaltetem
Hauptschalter
unter Spannung
A
B
