Collegamento elettrico SMA Solar Technology AG
44 SC125_560HE-IIT083220 Istruzioni per l’installazione
5.1.9 Cablaggio in team (opzionale)
Come opzione si possono collegare in una cabina in calcestruzzo oppure in un altro locale tecnico
due Sunny Central che immettono insieme in rete la loro potenza tramite un trasformatore di media
tensione.
Utilizzando il sistema in team, i collegamenti di potenza CC interni del collegamento in team devono
essere collegati tra i due armadi.
Nell'inverter di tipo Sunny Central 350HE, Sunny Central 500HE e Sunny Central 560HE tale
sistema è già installato di fabbrica. I collegamenti del capoteam e dell'apparecchio in team sono
diversi.
Cablaggio in team del capoteam
Per il capoteam vengono collegati due cavi CC provenienti dalla sbarra di distribuzione CC
dell'armadio CC, sull'ingresso dei morsetti in team nell'armadio CA.

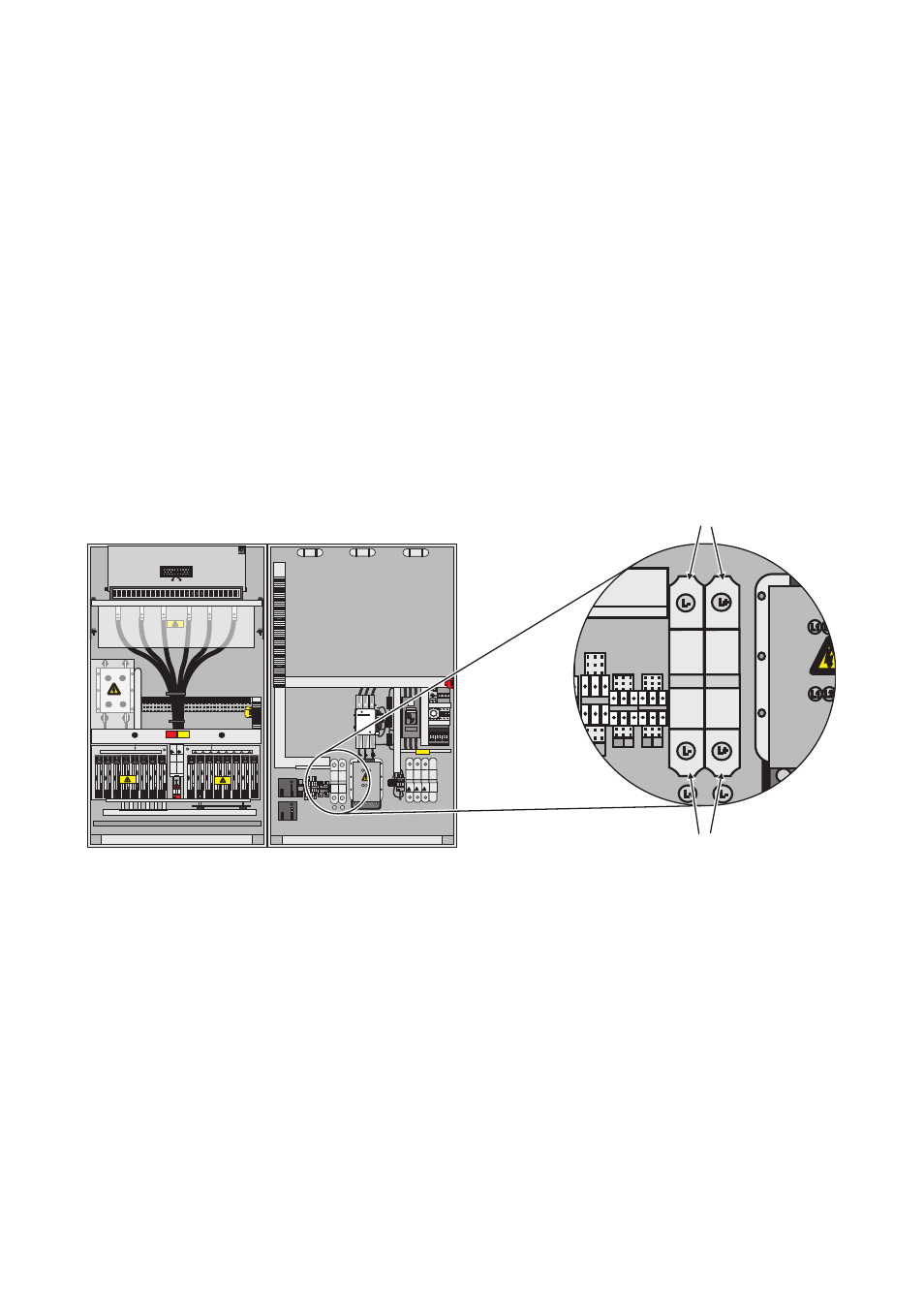

Morsetto per il cablaggio in team del capoteam nel Sunny Central 250HE
A Punti di collegamento per cablaggio in team interno
B Punti di collegamento per cablaggio in team esterno
L1 L2 L3
L1 L2 L3
L+ L-
L- L+
L- L+
L+ L-
L+ L-
L+ L-
L2 L3 L1
L2 L3 L1
A
B
