Montaggio SMA Solar Technology AG
28 SC125_560HE-IIT083220 Istruzioni per l’installazione
4.2 Montaggio dell'inverter sul luogo di installazione
Dopo aver posizionato i due armadi uno a fianco dell'altro, per il montaggio definitivo nel locale si
devono rimuovere i fermi per il trasporto del trasformatore, montare le guarnizioni e collegare tra loro
gli armadi meccanicamente ed elettricamente. Tutti i materiali necessari per il collegamento degli
armadi sono forniti in dotazione.
4.2.1 Rimuovere i fermi per il trasporto
La seguente tabella indica quale tipo viene consegnato con fermi per il trasporto.
I Sunny Central sono composti da due blocchi armadio che vengono collegati
elettricamente e meccanicamente sul posto. Controllare che entrambi gli armadi abbiano
lo stesso numero di serie. Il numero di serie si trova sulla targhetta d'identificazione o
sull'imballaggio dell'armadio Sunny Central.
Rimuovere i fermi per il trasporto.

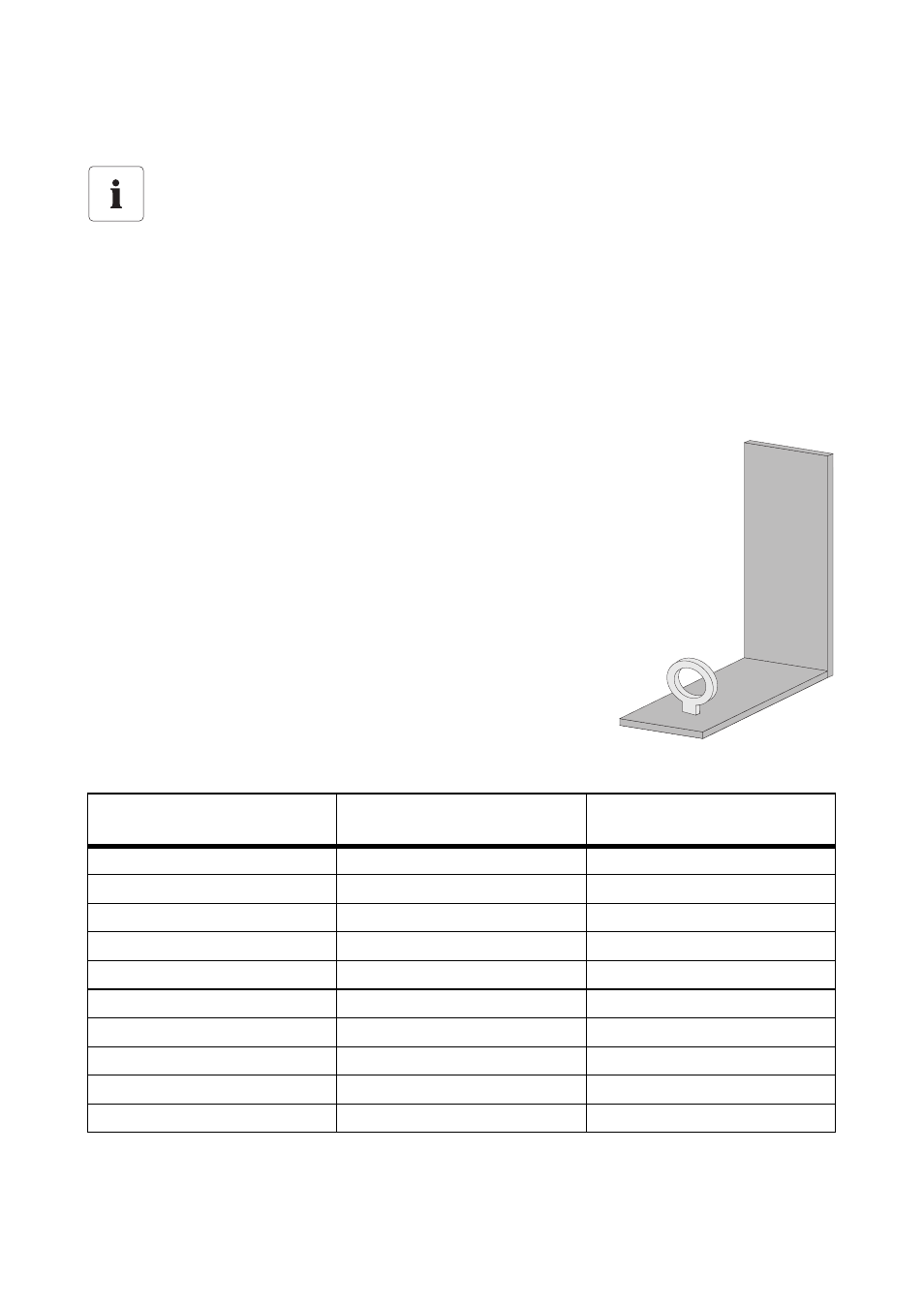

In alcuni Sunny Central, i trasformatori e il filtro sinusoidale sono
protetti con fermi per il trasporto sull'armadio. Il fermo per il trasporto
è una piastra angolare fissata sul fianco dell'armadio.
Sunny Central Fermo per il trasporto
trasformatore Fermo per il trasporto filtro
sinusoidale
100LV sì no
125LV sì no
200 sì no
200HE no no
250 sì no
250HE no no
350 sì no
350HE no no
500HE no sì
560HE no sì
