SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
SC125_560HE-IIT083220
35
Procedura per il cablaggio di potenza
1. Collegare dapprima l'alimentatore di potenza inferiore, poi quello centrale e infine quello
superiore.
2. I cavi di potenza vanno inseriti nelle canaline con le fascette di fissaggio in dotazione.
3. Far passare i cavi attraverso la parete laterale aperta sopra i pannelli del fondo dell'armadio,
reintrodurli nella zona dell'armadio CA e collegarli alla reattanza del filtro sinusoidale.

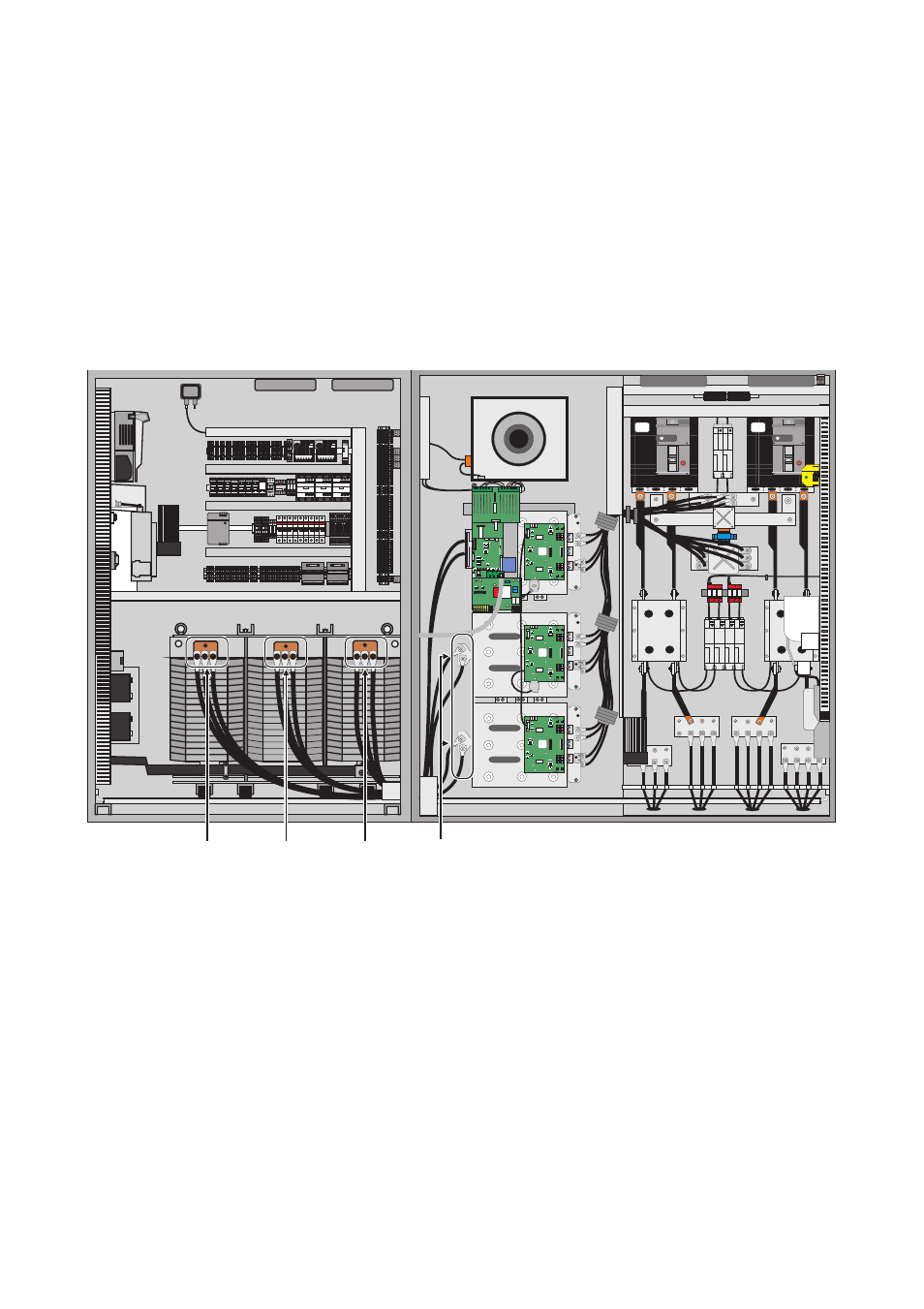

La figura seguente illustra i morsetti di collegamento sui tre alimentatori di potenza nell'armadio
CC/inverter e il collegamento dei cavi di potenza sul filtro sinusoidale nell'armadio CA dei Sunny
Central 500HE / Sunny Central 560HE.
A
Morsetti di collegamento della reattanza del filtro sinusoidale
B
Morsetti di collegamento dell'alimentatore di potenza
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
L+
L-
L+
L-
A
B
A
A
