Collegamento elettrico SMA Solar Technology AG
68 SC125_560HE-IIT083220 Istruzioni per l’installazione
5.2.12 Interfacce seriali
Interfaccia NET
Utilizzare l'interfaccia NET per comunicare con il Sunny Central Control per la trasmissione dati con
un PC, modem o con il Sunny WebBox.
Linea dati RS485
La comunicazione tra il Sunny Central Control e i Sunny String Monitor (monitoraggio integrato della
corrente delle stringhe) avviene tramite una linea dati RS485 sulla porta COM1 del Sunny Central
Control. La linea dati RS485 del monitoraggio della corrente delle stringhe del Sunny String Monitor
va collegata al componente hub nel Sunny Central.

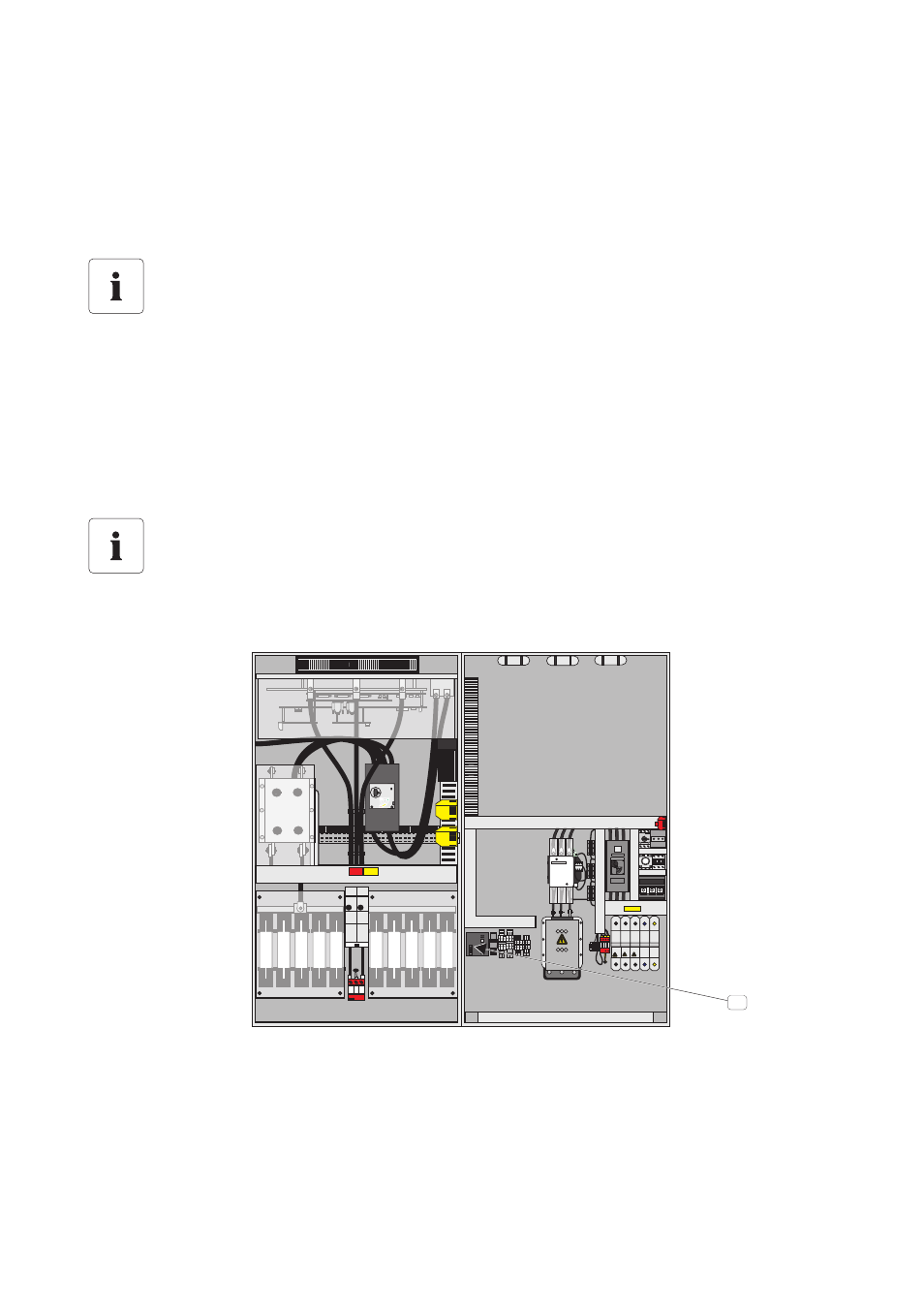

Collegamento della linea dati RS485 nel Sunny Central 150
Posizione dell'interfaccia NET
La posizione esattadell'interfaccia NET dipende dal tipo di Sunny Central. Determinare la
posizione esatta dell'interfaccia NET in base alla contrassegnazione (BMK) e allo schema
elettrico in dotazione.
Posizione dell'hub
La posizione esatta dell'hub dipende dal tipo di Sunny Central. Determinare la posizione
esatta dell'hub in base alla contrassegnazione (BMK) e allo schema elettrico in dotazione.
A HUB RS485 e interfaccia NET
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
A
