SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SC125_560HE-IIT083220 53
1. Introdurre le sbarre di distribuzione EriFlex (in dotazione) dall'alto nell'armadio CA.
2. Collegare le sbarre EriFlex al sezionatore di carico di sicurezza nell'armadio CA.
3. Collegare il cavo CA dall'esterno alle sbarre EriFlex.

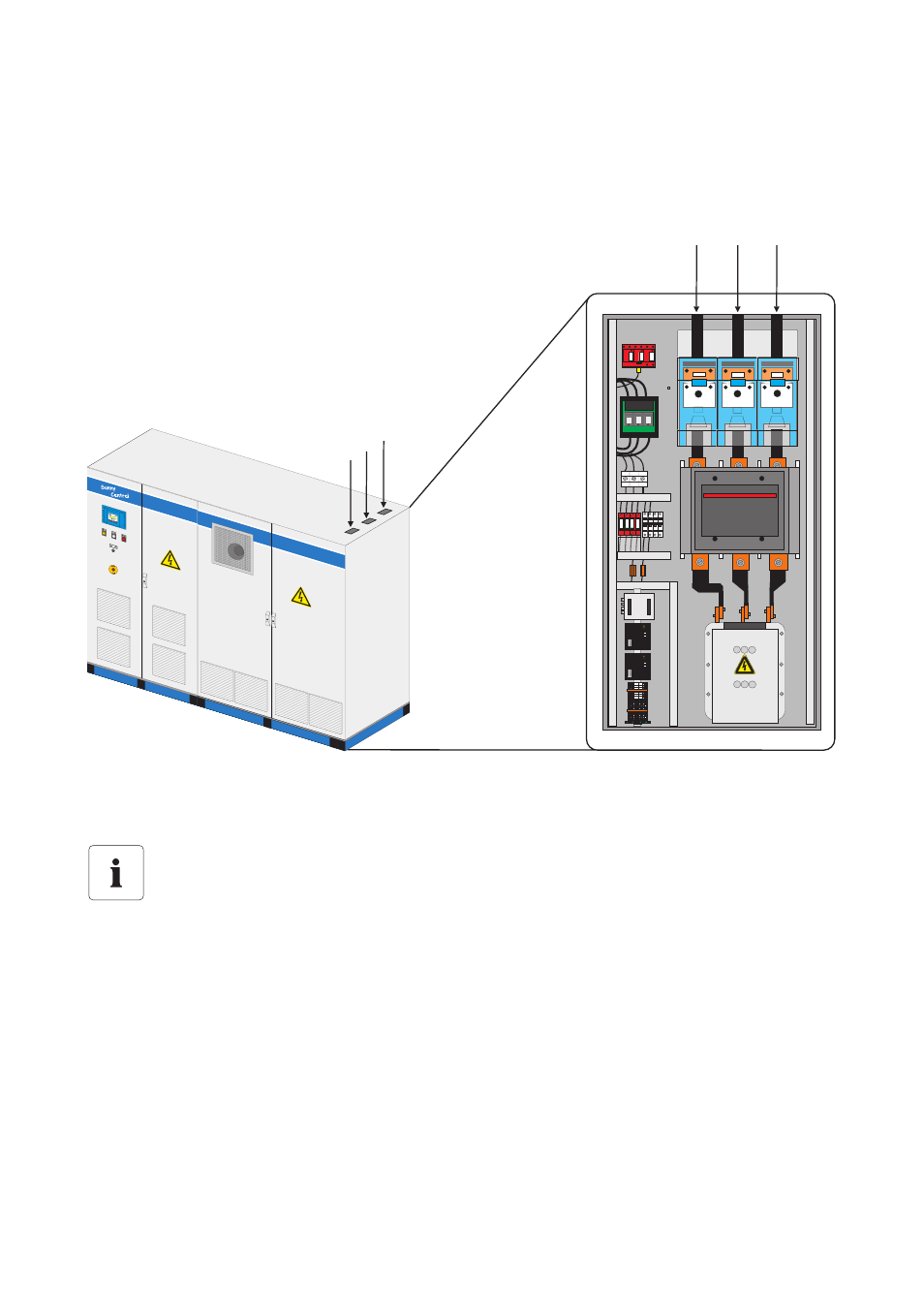

A Sbarre di distribuzione EriFlex nel Sunny Central
B Aperture nel tetto dell'armadio di distribuzione o per le sbarre di distribuzione EriFlex
Collegamento CA del Sunny Central 500HE / Sunny Central 560HE
Il collegamento alla rete CA del Sunny Central di tipo 500HE e 560HE deve essere
effettuato tassativamente sulle sbarre di distribuzione EriFlex in dotazione!
L1 L2 L3
L2 L3 L1
L2 L3 L1
A A A
B B
B
