Collegamento elettrico SMA Solar Technology AG
58 SC125_560HE-IIT083220 Istruzioni per l’installazione

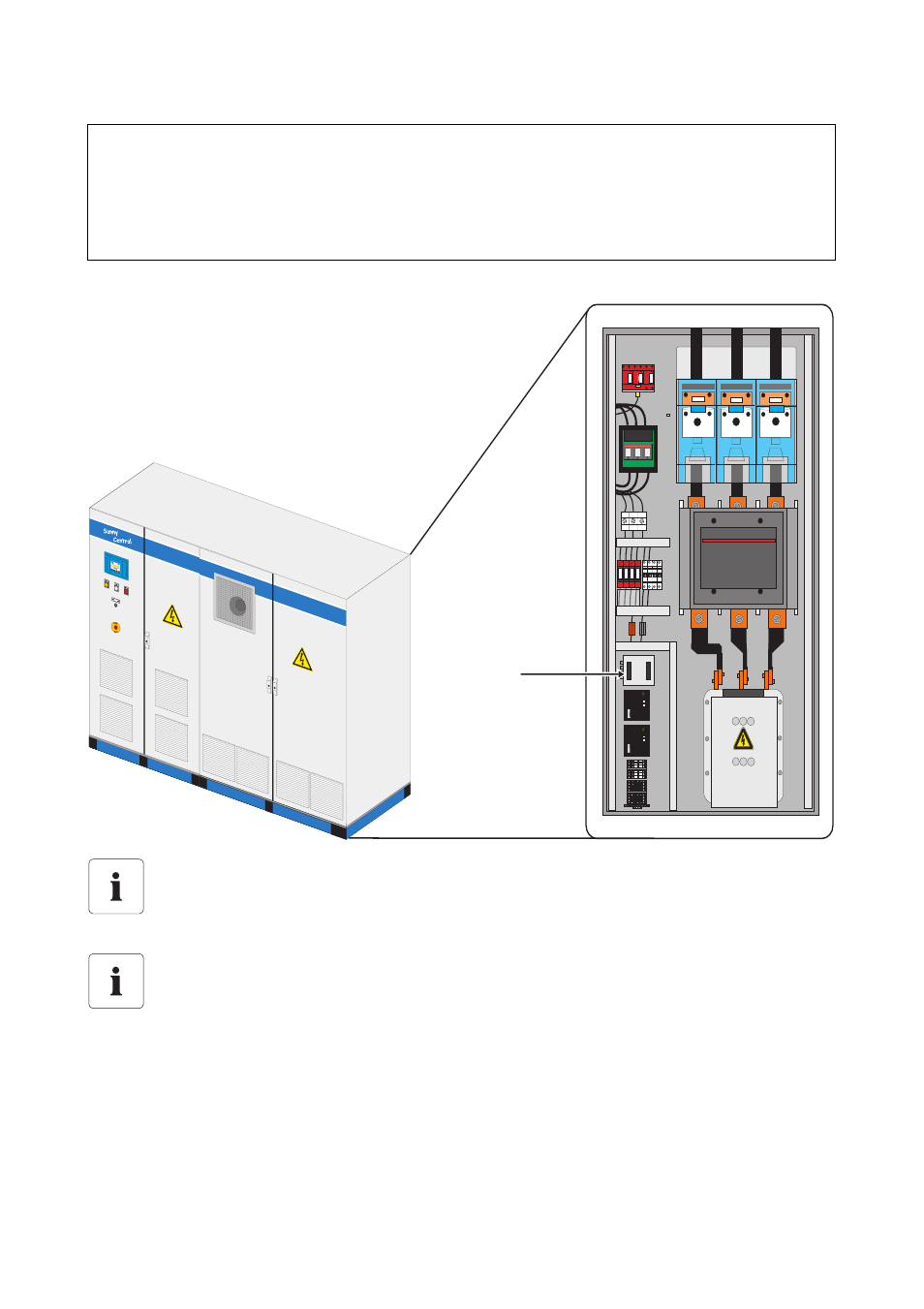

Morsetto per la tensione di comando (A) Sunny Central 500
AVVISO!
Realizzazione della tensione di comando esterna per Sunny Central 500HE e
Sunny Central 560HE
Nei Sunny Central 500HE e Sunny Central 560HE il cavo della tensione di comando
esterna va collegato direttamente al filtro CEM come da schema elettrico.
Scaricatore di sovratensioni interno
Nella versione HE, nell'inverter è presente uno scaricatore di sovratensioni interno per la
tensione di comando esterna.
Dimensionamento della tensione di alimentazione ausiliaria
La tensione di alimentazione ausiliaria necessaria per il Sunny Central è indicata nelle
condizioni di montaggio e può essere richiesta in qualsiasi momento alla SMA. Essa deve
essere rispettata per ogni progettazione e per la predisposizione del luogo di montaggio.
