Collegamento elettrico
SMA Solar Technology AG
62
SC125_560HE-IIT083220
Istruzioni per l’installazione
Cablaggio CC, Sunny Central 350 / Sunny Central 350HE
Di norma la disposizione dei fusibili d'ingresso CC
nell'inverter è a una fila. I fusibili CC negli armadi dei tipi
Sunny Central 350 / Sunny Central 350HE sono fissati
su due piastre di montaggio installate una sopra l'altra su

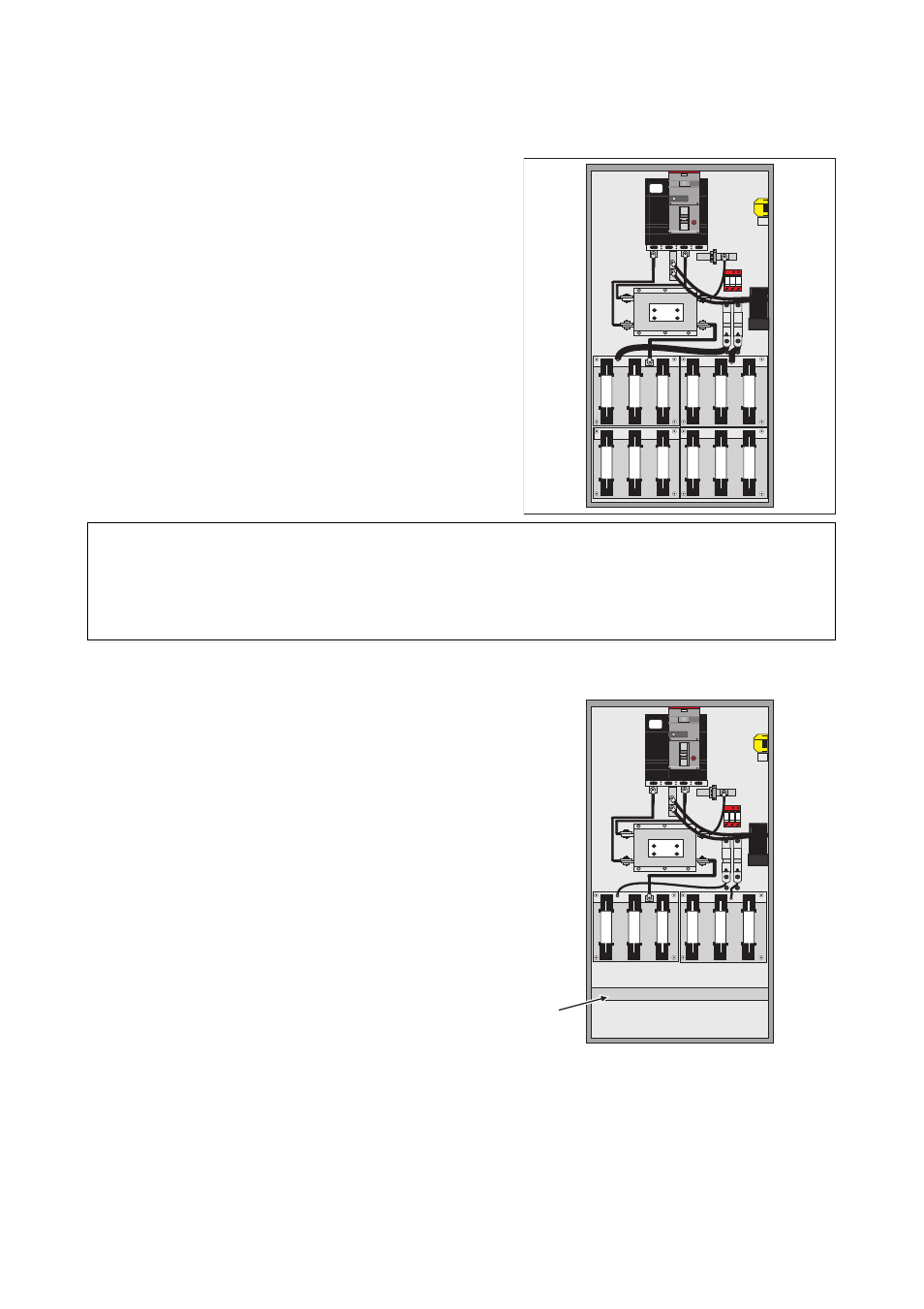

due livelli diversi. Nella figura di destra si illustra la
variante di collegamento speciale delle linee CC nei
Sunny Central 350 / Sunny Central 350HE.
Installazione del cablaggio CC
1. Per l'installazione del cablaggio CC devono essere
installati dapprima i fusibili CC posteriori. Smontare
completamente la piastra di montaggio anteriore
con portafusibile CC. In tal modo si vede anche la
canalina nascosta (A).
Figura a destra: vista dei fusibili CC posteriori sulla
piastra di montaggio
2. Installare il cablaggio CC.
3. Montare la piastra di montaggio anteriore.
4. Installare i restanti cavi CC.
I fusibili sul lato positivo e negativo degli ingressi sono
fusibili NH (tranne Sunny Central 500HE e Sunny
Central 560HE) e vengono collegati sulle guide CC
L+ e L-.
AVVISO!
Possibile danneggiamento del cablaggio!
La canalina posteriore è nascosta dal portafusibile CC antistante.
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
A
