Collegamento elettrico SMA Solar Technology AG
38 SC125_560HE-IIT083220 Istruzioni per l’installazione
5.1.5 Collegamento del Sunny Central Control all'alimentatore di potenza
Collegare la linea dati dal Sunny Central Control alla scheda di comando del funzionamento
sull'alimentatore di potenza. A tale scopo il cavo è dotato di un contatto a innesto a 4 poli che viene
inserito nella scheda di comando del funzionamento. La scheda di comando del funzionamento e la
scheda di comando (ADAPBFS) nella maggior parte degli armadi si trovano sospese all'alimentatore
di potenza sotto gli alimentatori di potenza. Negli armadi dei Sunny Central di tipo 500HE e 560HE
si trovano sull'alimentatore di potenza superiore.
La scheda di comando del funzionamento comunica con la scheda di comando tramite un cavo
piatto. L'ingresso per lì connettore della linea dati si trova sul lato destro della scheda attaccato
all'interfaccia di comunicazione (Piggy-Back).

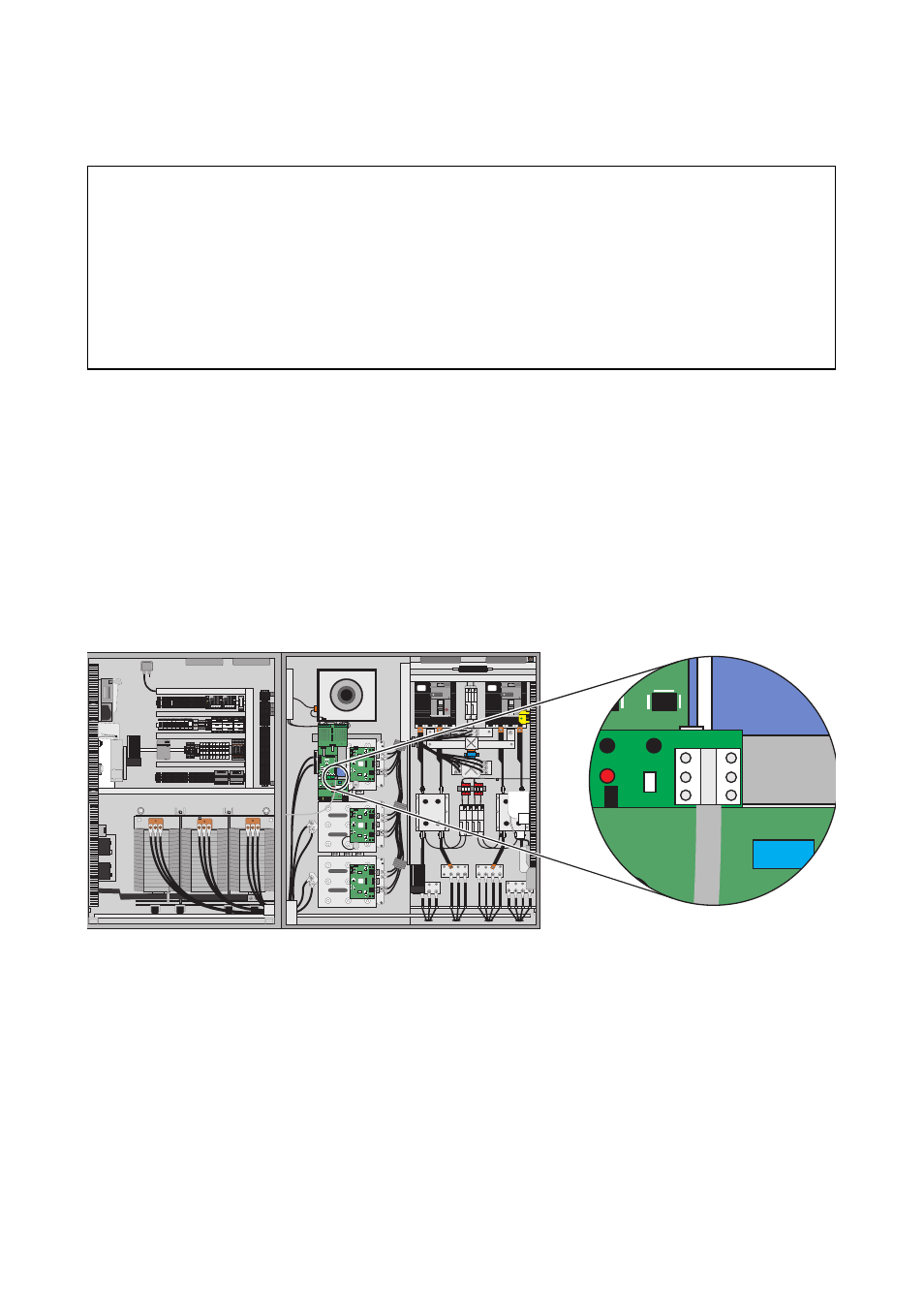

Morsetto per linea dati Sunny Central 500HE / Sunny Central 560HE
Avviso!
L'installazione non corretta può danneggiare il cablaggio
• Non posare i cavi nella canalina e nemmeno parallelamente ai cavi di potenza
(CEM).
• Posare i cavi liberi nell'armadio.
• Collegare il contatto a innesto con prudenza alla scheda.
L-
L+
L-
L+
L-
L+
H1-02 H1-02
L+ L-
L+ L- L+ L-
L+ L-
L+ L-
M3-810 M3-810
L+ L-
L+ L-
