SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
SC125_560HE-IIT083220
45
Cablaggio in team per apparecchio in team
Per l'apparecchio in team, i due cavi CC per il cablaggio in team interno provenienti dalla sbarra di
distribuzione CC dell'armadio CC devono essere collegati ai punti di collegamento (Shunt e fusibile
NH) sul contattore del team. Il contattore del team si trova nell'armadio CA sulla piastra di montaggio
anteriore.

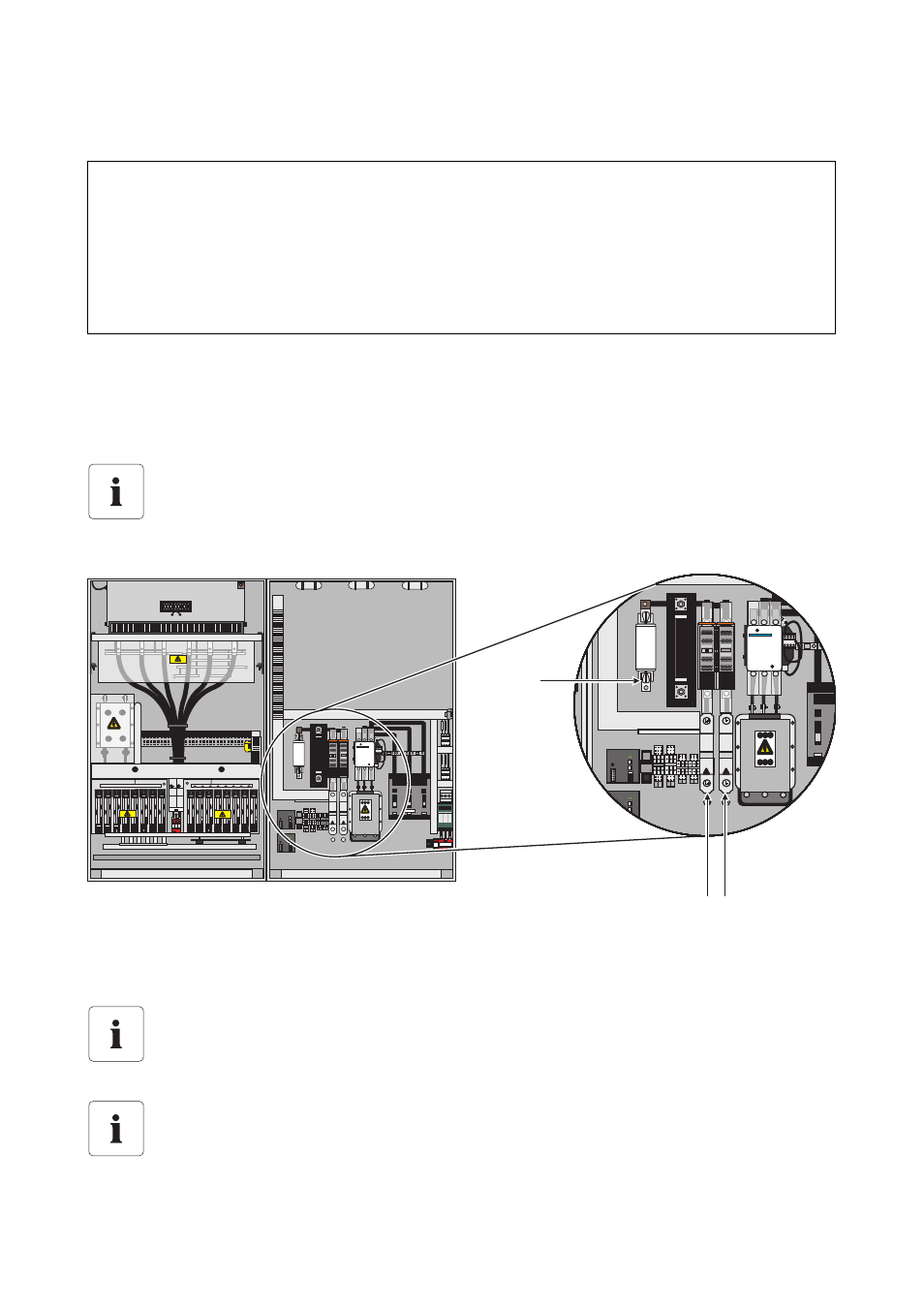

Contattore del team per il cablaggio in team del capoteam nel Sunny Central 250HE
AVVISO!
Il cablaggio errato può danneggiare il Sunny Central.
• Collegando il cavo in team sul contattore del team fare attenzione al contrassegno
dei cavi.
• Controllare la polarità del cavo CC.
Controllo del cablaggio
Nel collegare i cavi di potenza accertarsi che le viti siano salde in sede.
A
Punti di collegamento per cablaggio in team interno
B
Punti di collegamento per cablaggio in team esterno
Collegamento in team esterno
Nel capitolo 5.2.8 „Cablaggio di potenza in team“ (64) si illustra il collegamento in team
esterno.
Posizione del morsetto dei collegamenti in team
Determinare la posizione esatta dei collegamenti in team interni ed esterni tramite la
contrassegnazione (BMK) e lo schema elettrico in dotazione.
L2 L3
L1
L1 L2 L3
L+
L-
L-
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
B B
A
