6.6 Collegamento dei cavi team (opzionali)
I cavi di potenza uniscono nella connessione in team il master team con lo slave team. I cavi necessari
(lunghezza standard 5 m) sono compresi nel volume di fornitura. Se la lunghezza del cavo non fosse
sufficiente si può utilizzare un altro cavo. Questo cavo deve presentare una rigidità dielettrica CC di
1.000 V e essere dimensionato per la corrente CC di connessione in team prevista con il 100% di
potenza nominale. I dati necessari sulla corrente CC di connessione in team sono indicati dalla
seguente tabella.
I morsetti di collegamento della connessione in team si trovano nell'armadio CC. La figura seguente
mostra la posizione dei morsetti di collegamento del Sunny Central 250.
1. Introdurre i cavi nell'armadio CC attraverso l'apertura nella base dell'armadio.
2. Provvedere i cavi di capocorda.
Sunny Central Corrente CC massima ingresso Corrente CC massima team
Sunny Central 200 472 A 236 A
Sunny Central 250 591 A 296 A
Sunny Central 350 800 A 400 A
A Punto di collegamento cavo team

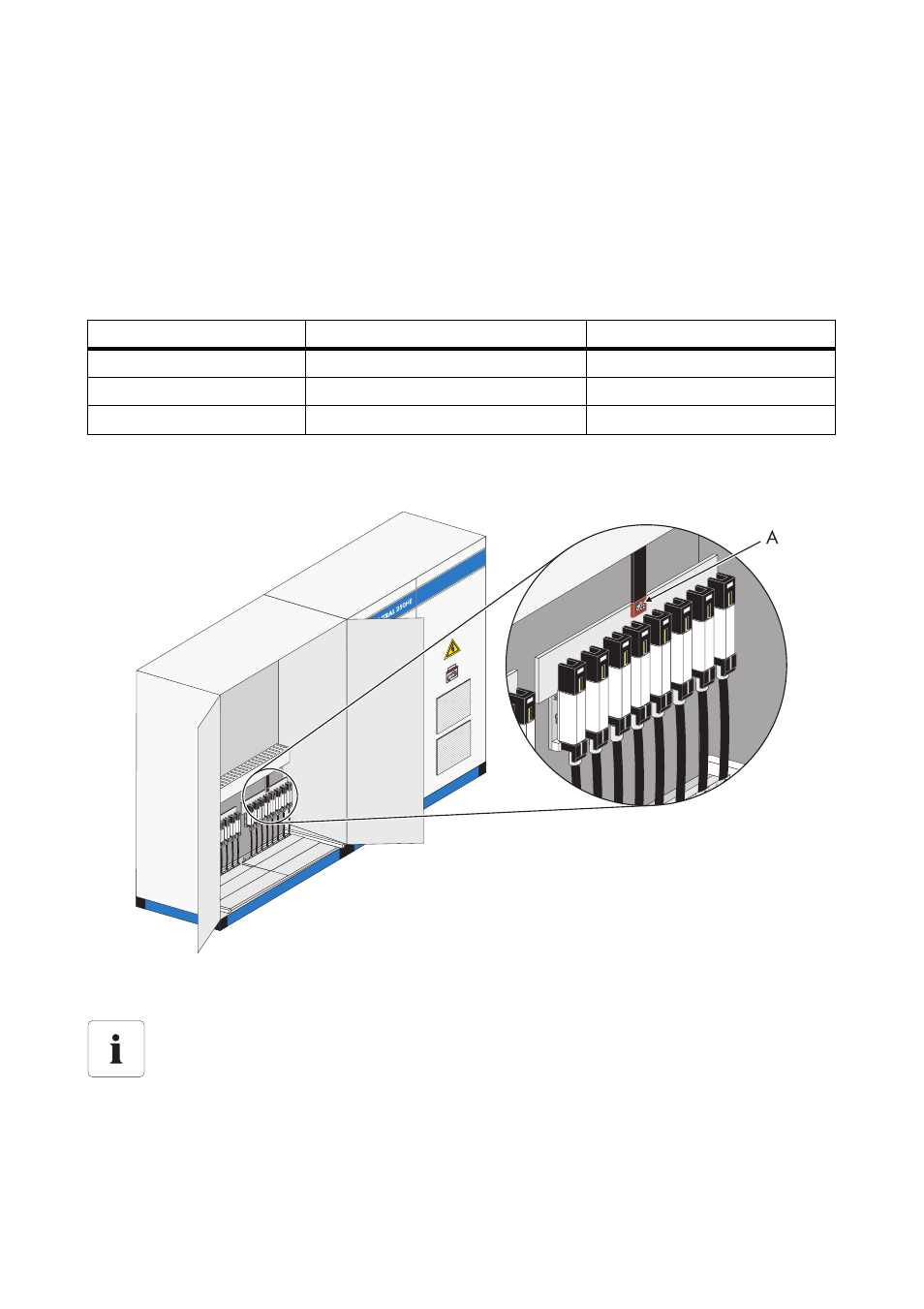

Posizione dei morsetti di collegamento per la connessione in team
La posizione esatta dei morsetti di collegamento della connessione in team varia a
seconda del modello. Con l'identificazione apparecchiatura (BMK) e lo schema elettrico
in dotazione si può stabilire la posizione esatta dei morsetti di collegamento.
