SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 45
5.6 Collegamento delle linee di controllo interne
Le linee di controllo interne X8 e X9 si trovano nel canale dei cavi di trasmissione dell'armadio
inverter. Esse collegano l'armadio CA alla scheda di comando. La scheda di comando si trova
sull'alimentatore di potenza.

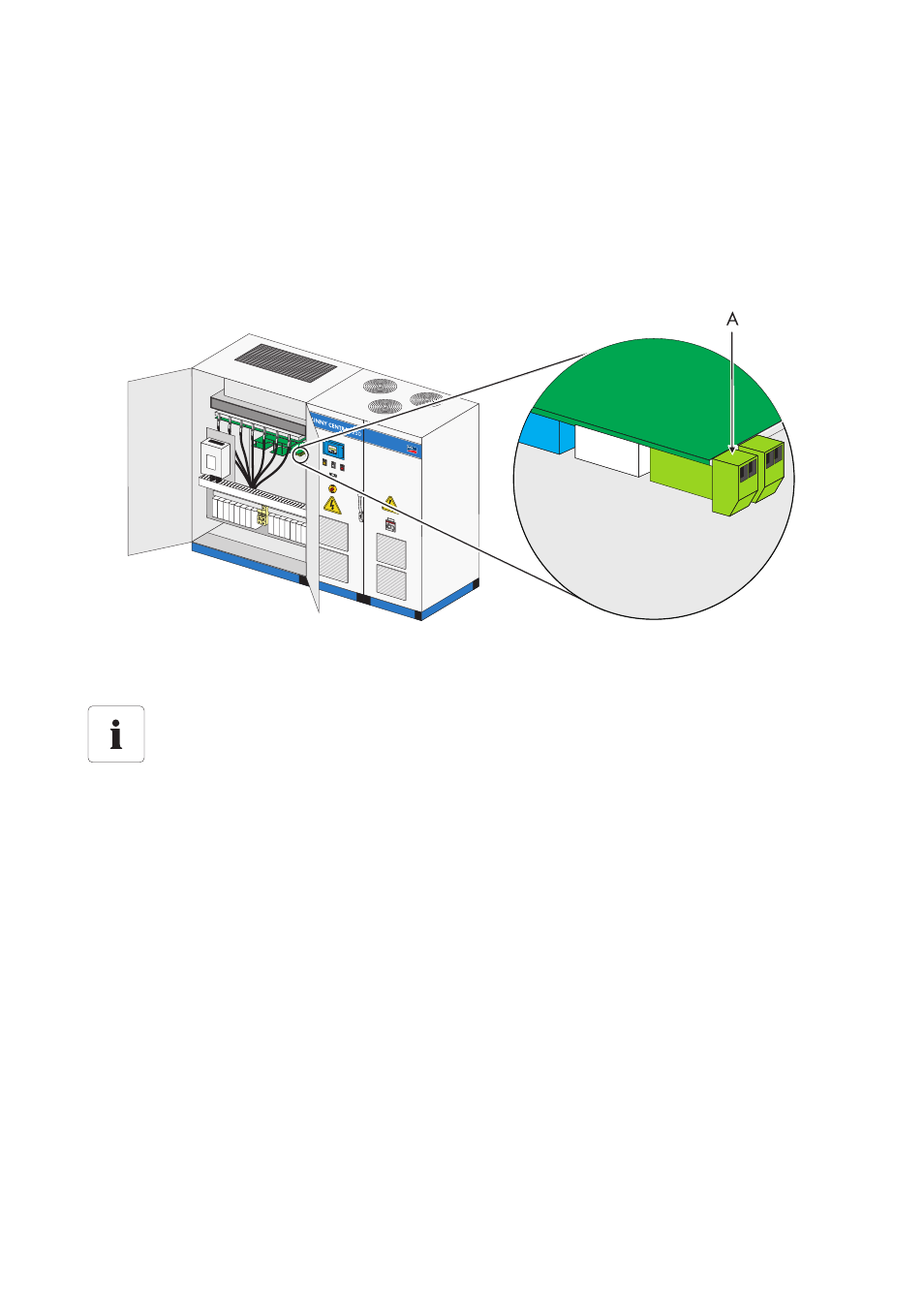

La figura seguente mostra, a titolo di esempio, il contatto sulla scheda di comando del Sunny
Central 250.
1. Collegare le linee di controllo X8 e X9 alla scheda di comando.
☑ Le linee di controllo sono collegate.
A Contatto per le linee di controllo interne X8 e X9
Posizione dei morsetti di collegamento delle linee di controllo
La posizione esatta del contatto varia a seconda del modello. Con l'identificazione
apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire la posizione
esatta dei morsetti di collegamento.
