Collegamenti esterni SMA Solar Technology AG
58 SC20_25_35-IIT094521 Istruzioni per l’installazione
6.3 Collegamento PE esterno (solo Sunny Central 250HE)
Il tipo di rete per il collegamento del Sunny Central è una rete IT. Per collegare a terra l'involucro del
Sunny Central 250HE si deve integrare la guida PE dell'armadio CA nel collegamento
equipotenziale.

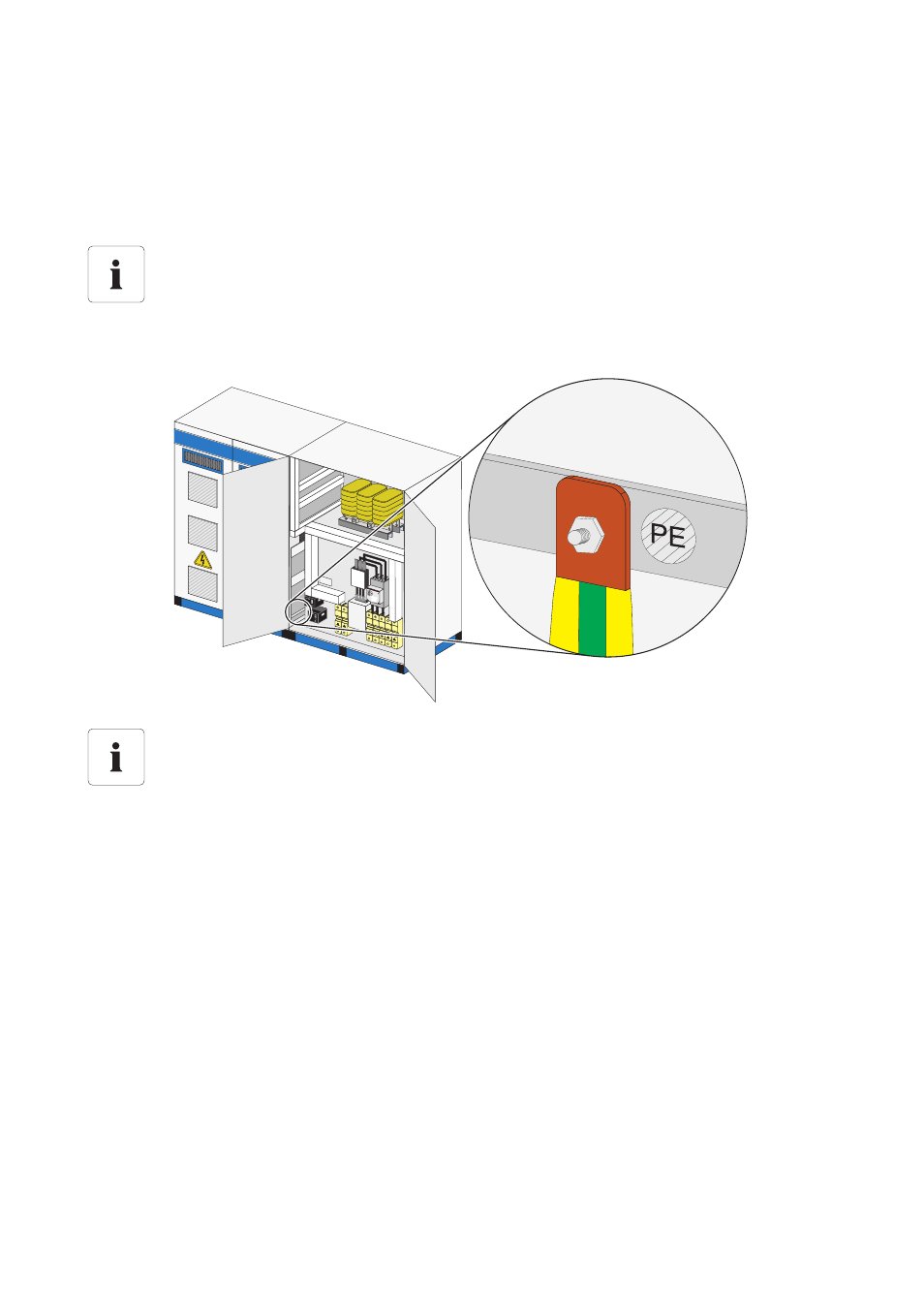

La figura seguente mostra il punto di allaccio per il collegamento PE esterno.
1. Introdurre i cavi nell'armadio CA attraverso l'apertura nella base dell'armadio.
2. Collegare il cavo PE nell'armadio CA.
☑ Il cavo PE è collegato.
6.4 Collegamento dell'autoalimentazione CA
L'energia necessaria per il funzionamento del Sunny Central 200, Sunny Central 250 e Sunny
Central 350 viene resa disponibile da una fonte di alimentazione esterna oppure assorbita da una
fonte interna. Se l'energia viene prelevata internamente, il rendimento si riduce di un'entità pari
all'auto consumo (ventole, riscaldamento) del Sunny Central.
Il Sunny Central 250HE può essere collegato, oltre che ad una fonte di alimentazione esterna, anche
ad un trasformatore di autoalimentazione. Per informazioni precise sul collegamento del
trasformatore per autoalimentazione consultare l'Informazione tecnica “Sunny Central - Avvertenze
importanti per l'alimentazione autonoma di stazioni MV”). Il tipo di rete standard per
l'autoalimentazione è la rete TN-S.
Dimensionamento del cavo PE
Utilizzare cavi PE con una sezione di almeno 1 x 50 mm
2
.
Posizione della guida PE
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta della guida PE.
