Collegamenti elettrici interni
SMA Solar Technology AG
44
SC20_25_35-IIT094521
Istruzioni per l’installazione
5.5 Collegamento del Sunny Central Control all'alimentatore di
potenza
Le linee dati collegano il Sunny Central Control alla scheda di comando del funzionamento
sull'alimentatore di potenza. La linea dati è provvista di un contatto a innesto con 4 poli.

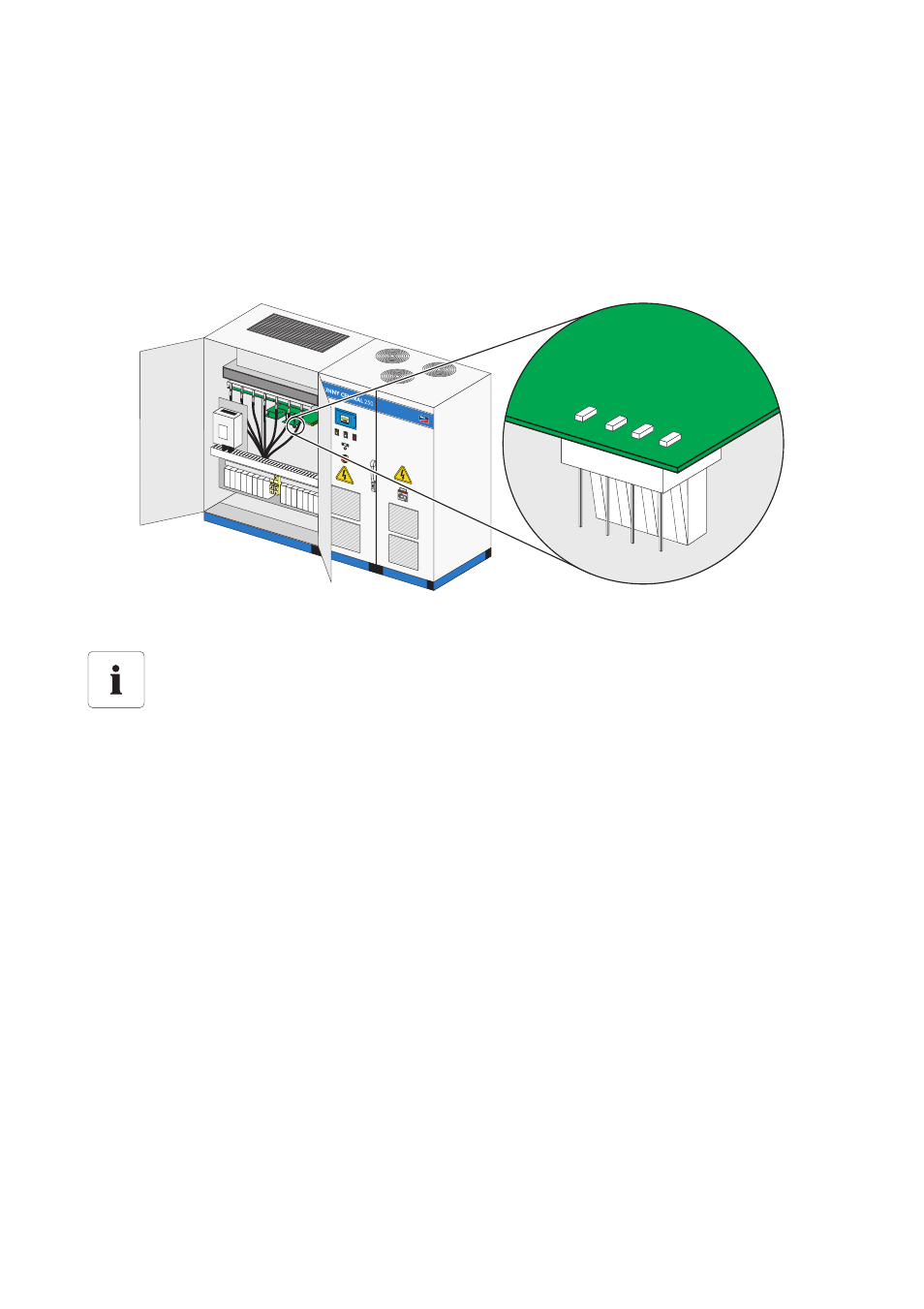

La figura seguente mostra, a titolo di esempio, il contatto sulla scheda di comando del funzionamento
del Sunny Central 250.
1. Collegare la linea dati del Sunny Central Control alla scheda di comando del funzionamento
sull'alimentatore di potenza.
☑ La linea dati è collegata.
A
Contatto scheda di comando del funzionamento
Posa della linea dati
Per garantire una trasmissione indisturbata del segnale della linea dati, non posare la linea
dati parallelamente ai cavi di potenza o nella canalina per cavi. Posare invece la linea dati
libera nell'armadio di distribuzione.
