SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 33
5.2 Collegamento dei cavi di potenza
5.2.1 Sunny Central 200 / 250 / 250HE
I cavi di potenza collegano gli alimentatori di potenza dell'armadio CC / inverter con il filtro
sinusoidale dell'armadio CA.
I cavi di potenza (U1, V1, W1) sono già collegati al filtro sinusoidale e sono tagliati in modo tale che
l'associazione con i rispettivi alimentatori di potenza è univoca.

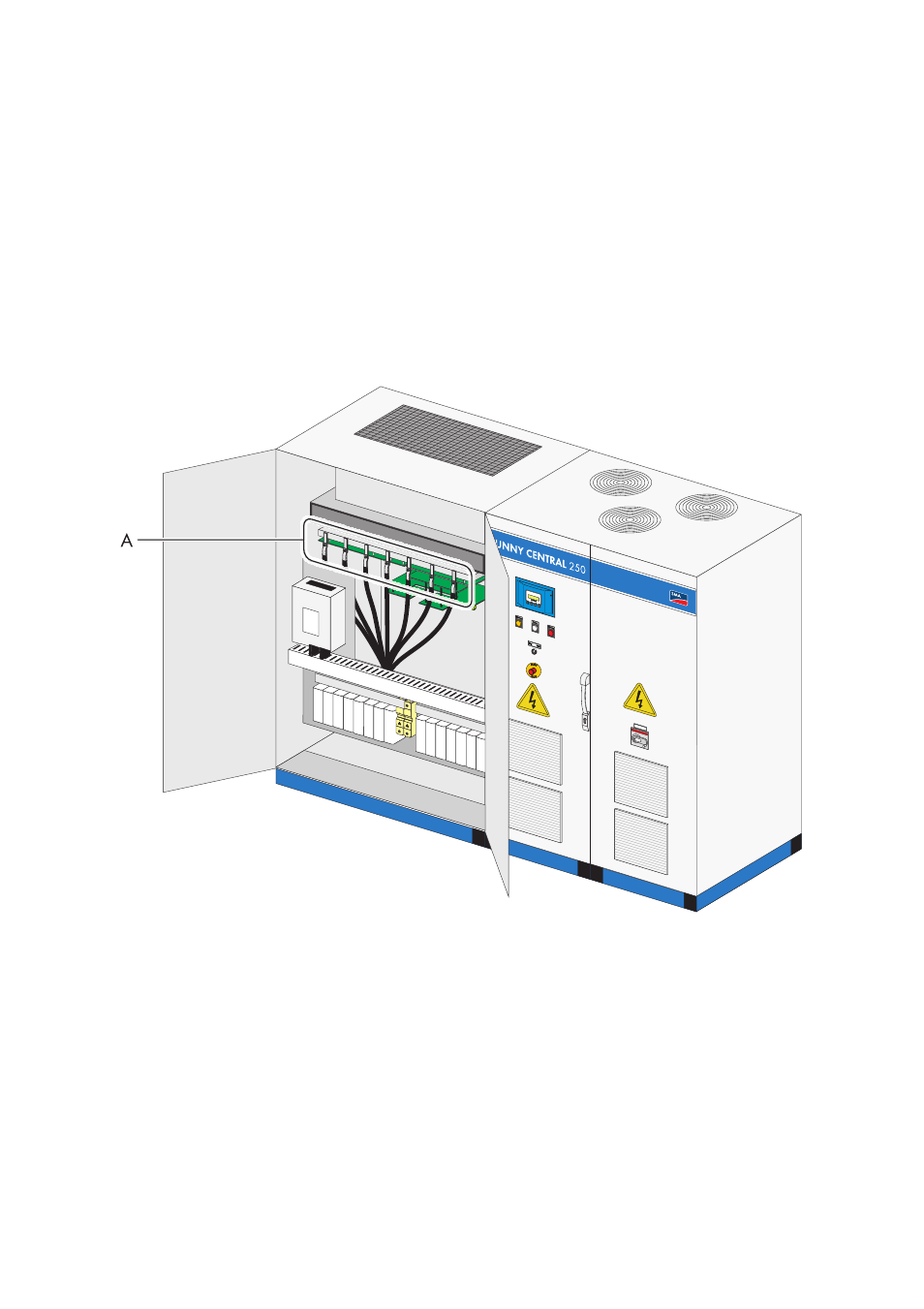

L'immagine che segue mostra i punti di collegamento dei cavi di potenza sull'alimentatore di potenza
del Sunny Central 250.
Procedura per il cablaggio di potenza:
1. Svitare la copertura di protezione dell'alimentatore di potenza.
☑ La copertura di protezione è smontata. Gli attacchi sull'alimentatore di potenza sono ora
raggiungibili.
2. Far passare i cavi attraverso la parete laterale aperta al di sopra della lamiera alla base
dell'armadio CC.
3. Legare i cavi alla base dell'armadio di distribuzione con delle fascette serracavi.
A Morsetti di collegamento alimentatore di potenza
