SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 37
5.2.3 Sunny Central 200 / 250 con l'opzione “Protezione da
sostanze chimicamente attive”
I cavi di potenza collegano gli alimentatori di potenza dell'armadio CC / inverter con i filtri
sinusoidali dell'armadio CA. Sul Sunny Central 200 si devono collegare 3 cavi di potenza, sul Sunny
Central 250 se ne devono collegare 6.
I cavi di potenza (U1, V1, W1) sono già collegati al filtro sinusoidale e sono tagliati in modo tale che
l'associazione con i rispettivi alimentatori di potenza è univoca.

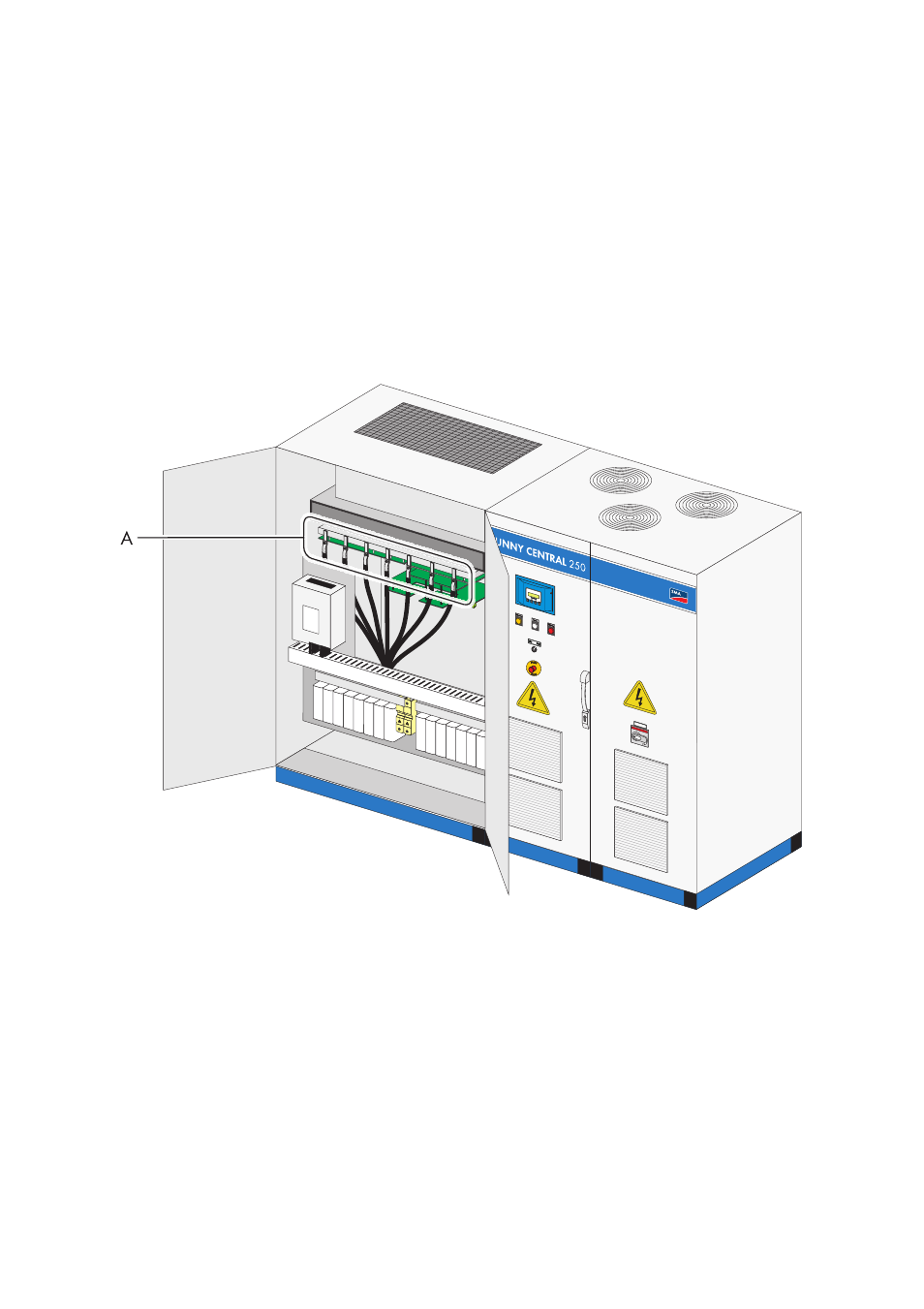

L'immagine che segue mostra i punti di collegamento dei cavi di potenza sull'alimentatore di potenza
del Sunny Central 250.
Procedura per il cablaggio di potenza:
1. Svitare la copertura di protezione dell'alimentatore di potenza.
☑ La copertura di protezione è smontata. Gli attacchi sull'alimentatore di potenza sono ora
raggiungibili.
A Morsetti di collegamento alimentatore di potenza
