Collegamenti elettrici interni SMA Solar Technology AG
42 SC20_25_35-IIT094521 Istruzioni per l’installazione
5.3.2 Sunny Central 200 / 250 con l'opzione “Protezione da
sostanze chimicamente attive”
Le guide PE per i singoli armadi di distribuzione si trovano in basso nelle parti laterali. I cavi necessari

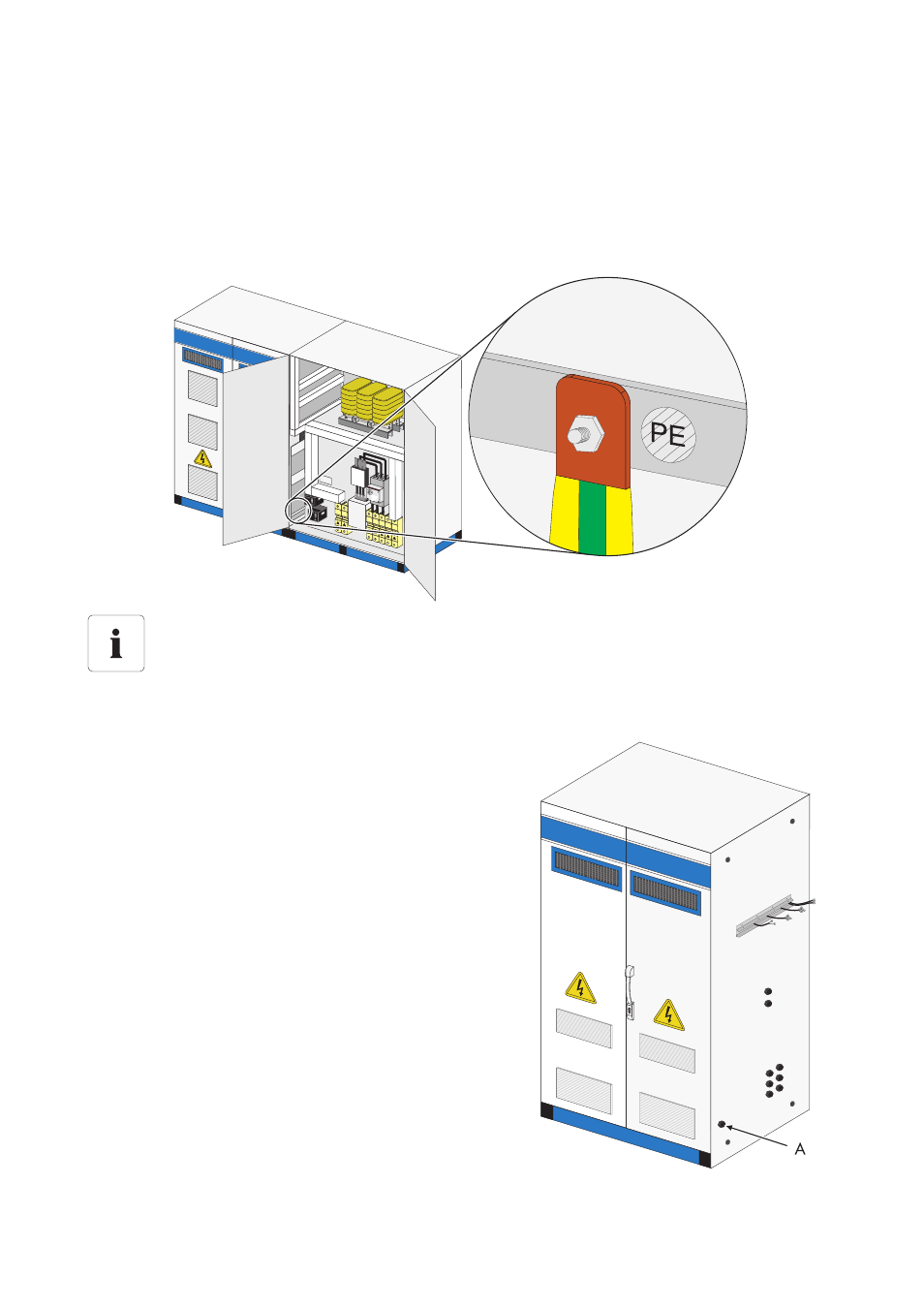

sono compresi nel volume di fornitura. La figura seguente mostra il punto di allaccio per il
collegamento PE del Sunny Central 250.
1. Guidare il cavo PE nel pressacavo (A).
2. Collegare il cavo PE alla guida di messa a terra contrassegnata.
Posizione della guida PE
La posizione esatta della guida PE varia a seconda del modello. Con l'identificazione
apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire la posizione
esatta della guida PE.
